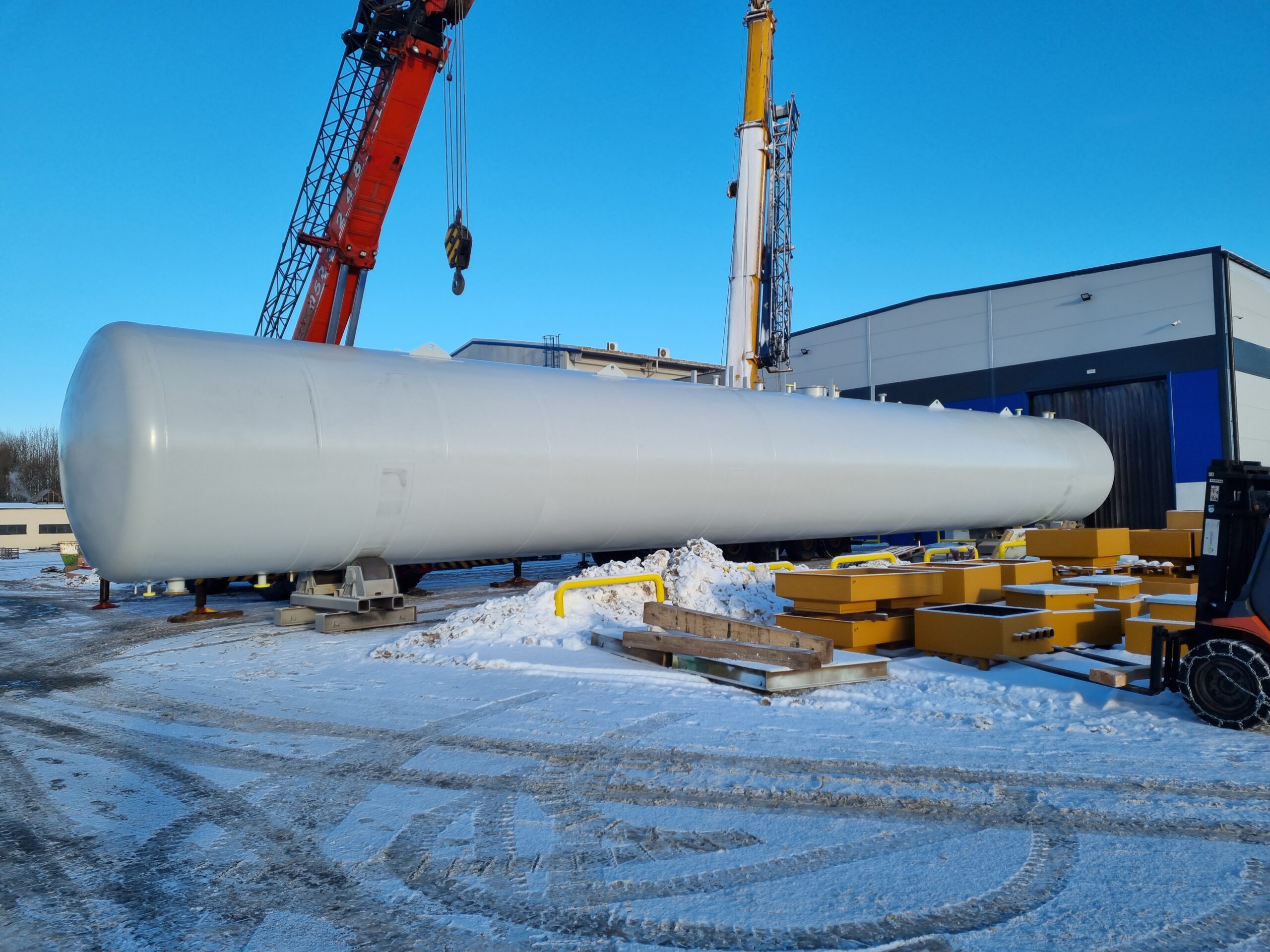

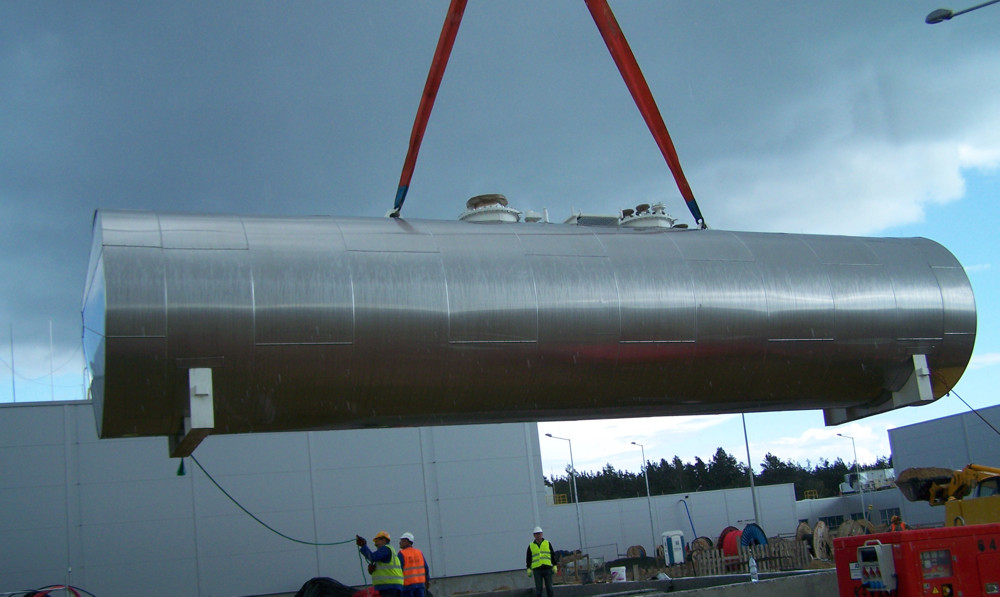

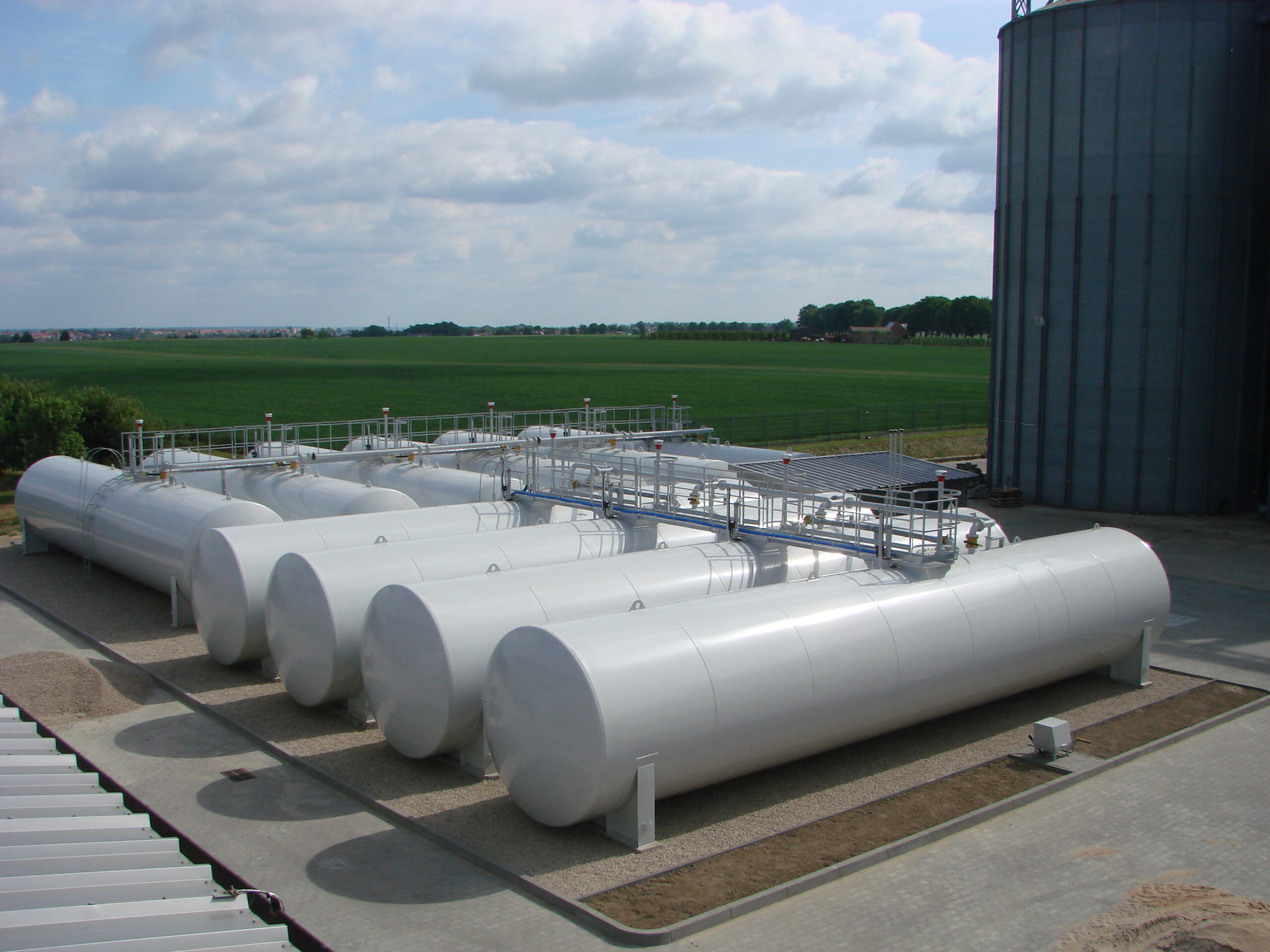

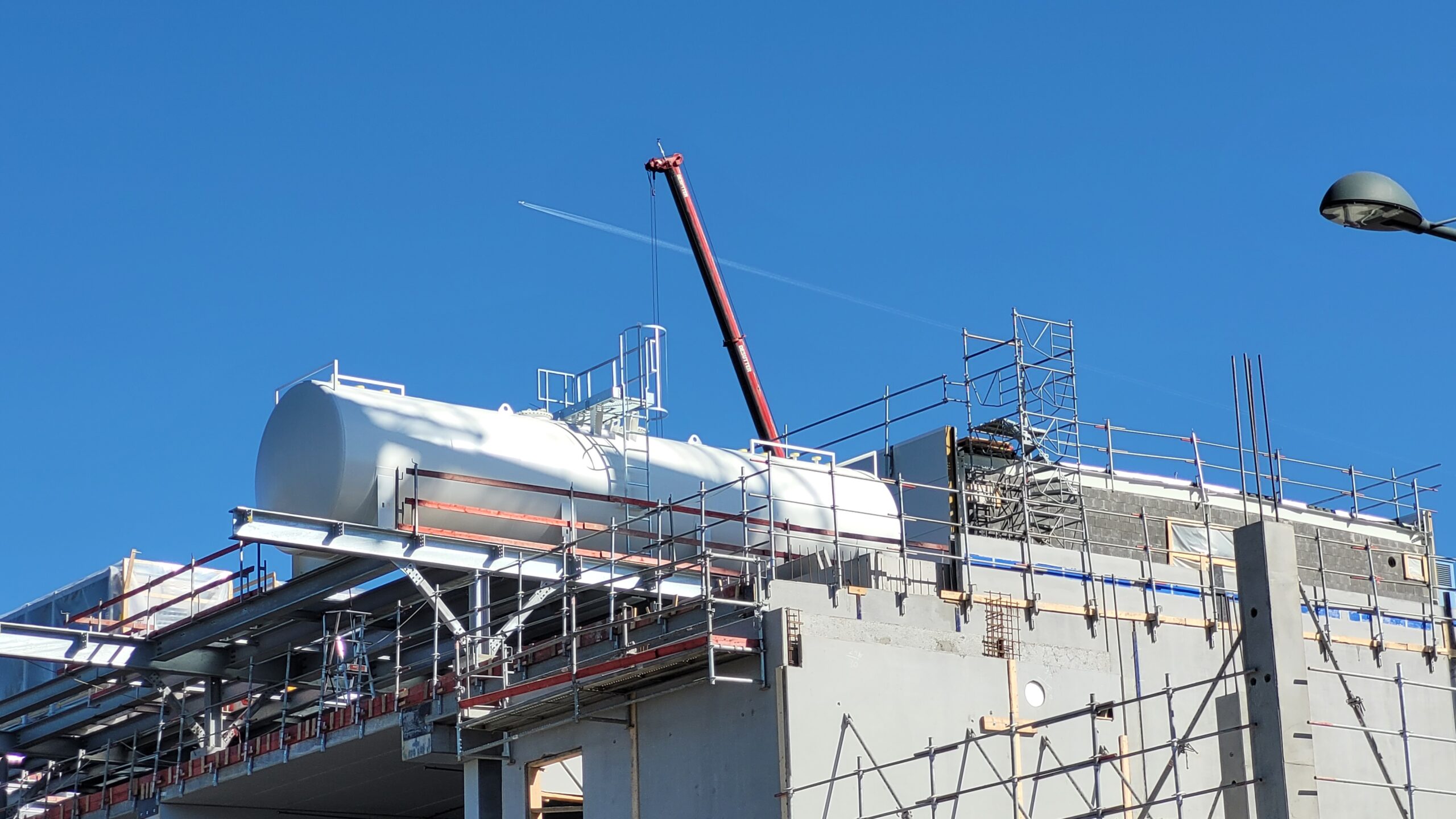

Zbiorniki naziemne poziome

CGH jako wiodący producent zbiorników przemysłowych oferuje najwyższej jakości zbiorniki naziemne poziome, zaprojektowane z myślą o bezpiecznym i efektywnym magazynowaniu różnorodnych substancji. Nasze zbiorniki to synonim trwałości i niezawodności. Wykorzystujemy zaawansowane technologie i materiały, aby zagwarantować długotrwałe i bezproblemowe użytkowanie. Dzięki indywidualnemu podejściu do każdego klienta, CGH dostarcza rozwiązania idealnie dopasowane do specyficznych potrzeb i wymagań. Zapewniamy kompleksową obsługę od projektu po realizację, co czyni nas zaufanym partnerem dla Twojego biznesu.

Szerokie spektrum zastosowań zbiorników naziemnych poziomych CGH

Zbiorniki naziemne poziome CGH znajdują szerokie zastosowanie w wielu gałęziach przemysłu, oferując wszechstronne rozwiązania magazynowe.

Umożliwiają one magazynowanie materiałów ciekłych palnych lub niepalnych oraz szkodliwych i nieszkodliwych dla środowiska o gęstości do 1,1 kg/dm3 dla zbiorników EN 12285 klasa A i do 1,9 kg/dm3 dla zbiorników EN 12285 klasa B.

Dzięki solidnej konstrukcji i możliwości dostosowania, nasze zbiorniki poziome naziemne sprawdzają się w każdych warunkach, zapewniając bezpieczeństwo i niezawodność.

Inwestycja w niezawodność: najważniejsze zalety zbiorników naziemnych poziomych CGH

Wybierając zbiorniki naziemne poziome CGH, stawiasz na rozwiązania, które przynoszą wymierne korzyści Twojej firmie.

Nasze produkty charakteryzują się:

wyjątkową trwałością

bezpieczeństwem

wszechstronnością

możliwością dostosowania do indywidualnych potrzeb

zgodnością z rygorystycznymi normami i standardami

Zbiorniki dwupłaszczowe naziemne do materiałów palnych i niepalnych – dane techniczne

Opis:

Dokumentacja techniczna uzgodniona z UDT
Materiał podstawowy – S235JR wg EN10025-1, opcjonalnie 1.4307, 1.4404
Zbiorniki jedno- lub wielokomorowe
Powierzchnia zewnętrzna śrutowana do Sa 2,5 wg PN-ISO 8501-1
Zabezpieczenie antykorozyjne w klasie C3, opcjonalnie w klasach C4 i C5
Opcjonalnie zabezpieczenie antykorozyjne od wewnątrz

Norma wykonania:

EN 12285-2 w klasie A lub B lub wg AD 2000

Ciśnienie pracy:

max 0,5 bar

Temperatura pracy:

od -20°C do + 50°C

Wyposażenie standard:

właz zbiornika DN600
podpory stalowe
uchwyty transportowe
krócce DN25 do przestrzeni międzypłaszczowej
drabina
podest
balustrada

Wyposażenie opcjonalne:

izolacje
króćce zalewowe, ssące, oddechowe, inne z armaturą lub bez
zawory przepełnieniowe, oddechowe
armatura kontrolna pomiarowa
kable grzewcze

Próba szczelności:

Próba powietrzem zbiornika wewnętrznego i przestrzeni międzypłaszczowej odpowiednio ciśnieniem:

Norma	Klasa	Ciśnienie
EN 12285-2	klasa A	0,3 bar/0,4 bar
EN 12285-2	klasa B	2,0 bar/0,6 bar
AD 2000	–	0,75 bar/0,4 bar

Postaw na jakość, bezpieczeństwo i niezawodność – wybierz zbiorniki CGH

Wybierając zbiorniki CGH, decydujesz się na rozwiązania, które łączą najwyższą jakość z troską o środowisko.

Nasze produkty posiadają niezbędne certyfikaty i spełniają rygorystyczne normy, co gwarantuje bezpieczeństwo i zgodność z przepisami.

Oferujemy indywidualne podejście do każdego klienta, pomagając w doborze optymalnych rozwiązań i zapewniając kompleksowe wsparcie na każdym etapie realizacji.

Skontaktuj się z nami już dziś, aby dowiedzieć się więcej o naszej ofercie i znaleźć najlepsze rozwiązanie dla Twojego biznesu.

Specyfikacja techniczna zbiorników naziemnych pionowych CGH:

Zbiorniki naziemne zgodne z normą EN12285-2 klasa A

POJEMNOŚĆ V [m³]	ŚREDNICA Dz [mm]	WYMIARY KORPUSU		WAGA ZBIORNIKA		GRUBOŚĆ PŁASZCZA		Waga dodatkowej komory [kg]	Odległość pomiędzy podporami [mm]
		WYMIARY KORPUSU		WAGA ZBIORNIKA		S1 [mm]	S2 [mm]
		Długość* [mm]	Wysokość [mm]	1-PŁASZCZOWY [kg]	2-PŁASZCZOWY [kg]	S1 [mm]	S2 [mm]
3 m³	Ø1600	2080	1870	720	1036	5	3	351	700
5 m³	Ø1600	3080	1870	925	1342	5	3	351	1700
8 m³	Ø1600	4580	1870	1233	1800	5	3	351	3200
10 m³	Ø1600	5580	1870	1438	2106	5	3	351	4200
13 m³	Ø1600	7080	1870	1745	2564	5	3	351	5700
16 m³	Ø1600	8580	1870	2053	3022	5	3	351	7200
10 m³	Ø2000	3700	2270	1612	2235	6	3	522	2000
13 m³	Ø2000	4700	2270	1918	2667	6	3	522	3000
16 m³	Ø2000	5700	2270	2225	3100	6	3	522	3000
20 m³	Ø2000	6700	2270	2532	3532	6	3	522	5000
25 m³	Ø2000	8700		3145	4397	6	3	522	7000
30 m³	Ø2000	10200	2270	3656	5096	6	3	522	8500
35 m³	Ø2000	11700	2270	4116	5745	6	3	522	10000
20 m³	Ø2500	4840	22770	2591	4187	6	3	730	2750
25 m³	Ø2500	5840	22770	2974	4832	6	3	730	3750
30 m³	Ø2500	6840	22770	3358	5477	6	3	730	4750
40 m³	Ø2500	8840	22770	4190	6832	6	3	730	6750
50 m³	Ø2500	10840	22770	4956	8122	6	3	730	8750
60 m³	Ø2500	12840	22770	5788	9477	6	3	730	10750
70 m³	Ø2500	14840	22770	6574	10787	6	3	730	12750
20 m³	Ø2900	6950	3170	4579	7124	7	4	1045	4550
25 m³	Ø2900	8450	3170	5432	8432	7	4	1045	6050
30 m³	Ø2900	9950	3170	6208	9664	7	4	1045	7550
40 m³	Ø2900	11450	3170	7003	10915	7	4	1045	9050
50 m³	Ø2900	12950	3170	7856	12223	7	4	1045	10550
60 m³	Ø2900	15950	3170	9408	14686	7	4	1045	13550
70 m³	Ø2900		3170			7	4	1045
120 m³	3000	18150	3270	11016	17127	7	4	1108	15500

Zbiorniki naziemne zgodne z normą EN12285-2 klasa B

POJEMNOŚĆ V [m³]	ŚREDNICA Dz [mm]	WYMIARY KORPUSU		WAGA ZBIORNIKA		GRUBOŚĆ PŁASZCZA		Waga dodatkowej komory [kg]	Odległość pomiędzy podporami [mm]
POJEMNOŚĆ V [m³]	ŚREDNICA Dz [mm]	DŁUGOŚĆ Lp [mm]	WYSOKOŚĆ H [mm]	1-PŁASZCZOWY [kg]	2-PŁASZCZOWY [kg]	S1 [mm]	S2 [mm]	Waga dodatkowej komory [kg]	Odległość pomiędzy podporami [mm]
3 m³	Ø1600	2080	1870	765	1082	5	3	351	700
5 m³	Ø1600	3080	1870	970	1387	5	3	351	1700
8 m³	Ø1600	4580	1870	1278	1846	5	3	351	3200
10 m³	Ø1600	5580	1870	1483	2151	5	3	351	4200
13 m³	Ø1600	7080	1870	1790	2609	5	3	351	5700
16 m³	Ø1600	8580	1870	2098	3068	5		351	7200
10 m³	Ø2000	3700	2270	1658	2281	6	3	522	2000
13 m³	Ø2000	4700	2270	1964	2713	6	3	522	3000
16 m³	Ø2000	5700	2270	2271	3146	6	3	522	4000
20 m³	Ø2000	6700	2270	2577	3578	6	3	522	5000
25 m³	Ø2000	8700	2270	3190	4442	6	3	522	7000
30 m³	Ø2000	10200	2270	3702	5142	6	3	522	8500
35 m³	Ø2000	11700	2270	4162	5791	6	3	522	10000
20 m³	Ø2500	4840	22770	2281	4650	6	3	818	2750
25 m³	Ø2500	5840	22770	2713	5358	6	3	818	3750
30 m³	Ø2500	6840	22770	3146	6066	6	3	818	4750
40 m³	Ø2500	8840	22770	3578	7547	6	3	818	6750
50 m³	Ø2500	10840	22770	4442	8963	6	3	818	8750
60 m³	Ø2500	12840	22770	5142	10444	6	3	818	10750
70 m³	Ø2500	14840	22770	5791	11880	6	3	818	12750
20 m³	Ø2900	6950	3170	5964	8510	7	4	1279	4550
25 m³	Ø2900	8450	3170	7036	10037	7	4	1279	6050
30 m³	Ø2900	9950	3170	8031	11487	7	4	1279	7550
40 m³	Ø2900	11450	3170	9045	12957	7	4	1279	9050
50 m³	Ø2900	12950	3170	10117	14484	7	4	1279	10550
60 m³	Ø2900	15950	3170	12106	17384	7	4	1279	13550
70 m³	Ø2900		3170			7	4	1279
120 m³	Ø3000	18150	3270	14156	20267	9	4	1357	15500

Zbiorniki naziemne zgodne z normą AD2000

POJEMNOŚĆ V [m³]	ŚREDNICA Dz [mm]	WYMIARY KORPUSU		WAGA ZBIORNIKA		GRUBOŚĆ PŁASZCZA		Waga dodatkowej komory [kg]	Odległość pomiędzy podporami [mm]
		WYMIARY KORPUSU		WAGA ZBIORNIKA		S1 [mm]	S2 [mm]
		DŁUGOŚĆ Lp [mm]	WYSOKOŚĆ H [mm]	1-PŁASZCZOWY [kg]	2-PŁASZCZOWY [kg]	S1 [mm]	S2 [mm]
120 m³	Ø2900	18950	3240	14437	20627	9	4	1406	16550
120 m³	Ø3000	18150	3340	14393	20504	9	4	1492	15550
150 m³	Ø3200	19750	3540	18259	25328	10	4	1671	16900
200 m³	Ø3200	26250	3540	23838	30907	10	4	1671	23400
150 m³	Ø3400	17790	3740	17844	24694	10	4	1862	14800
200 m³	Ø3400	23290	3740	22590	31398	10	4	1862	20300
250 m³	Ø3400	28790	3740	27336	38102	10	4	1862	25800
300 m³	Ø3400	34290	3740	32081	44806	10	4	1862	31300
150 m³	Ø3600	15870	3940	17048	23601	10	5	2064	12700
200 m³	Ø3600	20870	3940	21806	30244	10	5	2064	17700
250 m³	Ø3600	25870	3940	26374	36697	10	5	2064	22700
300 m³	Ø3600	30370	3940	30485	42504	10	5	2064	27200
