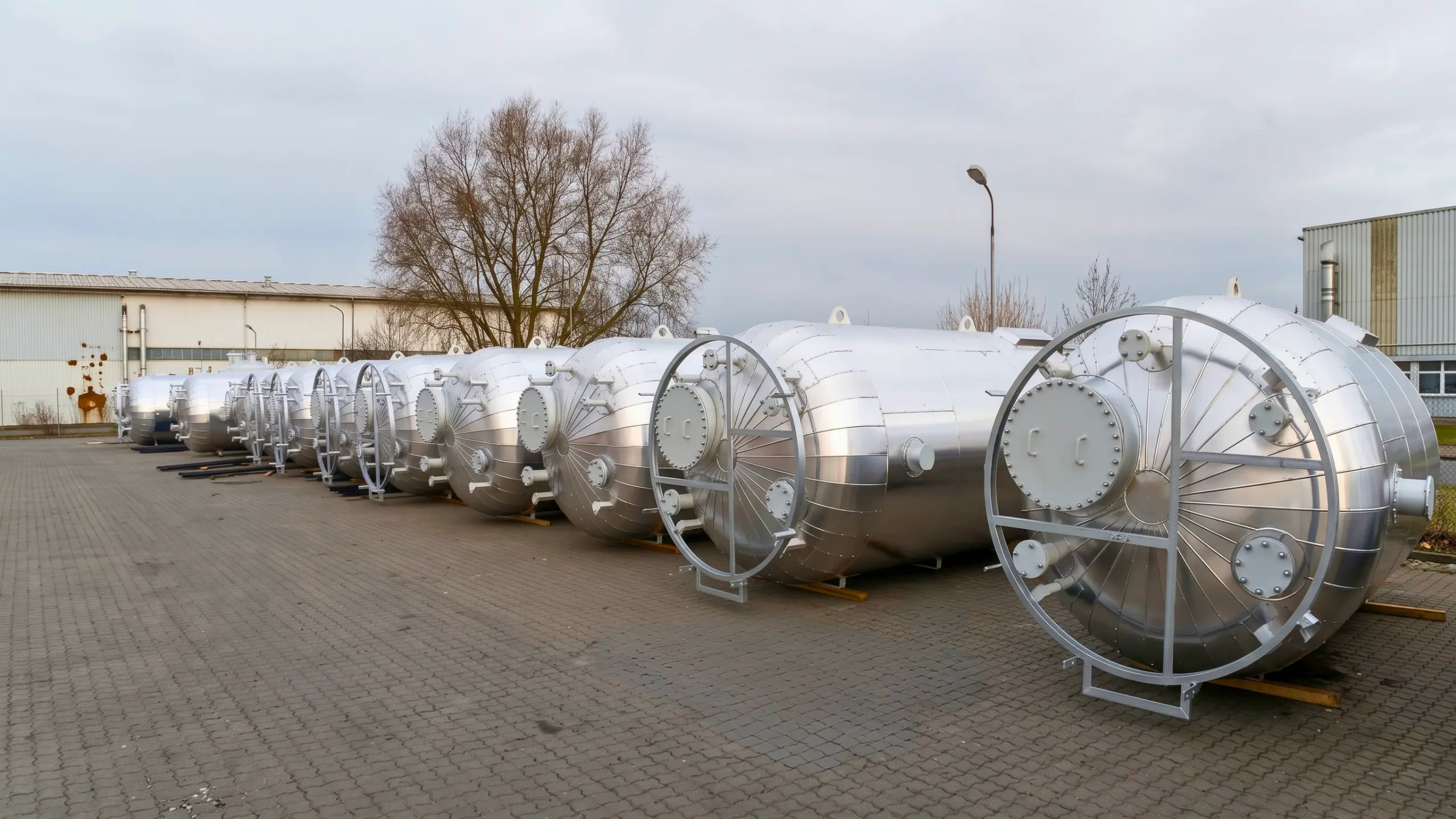

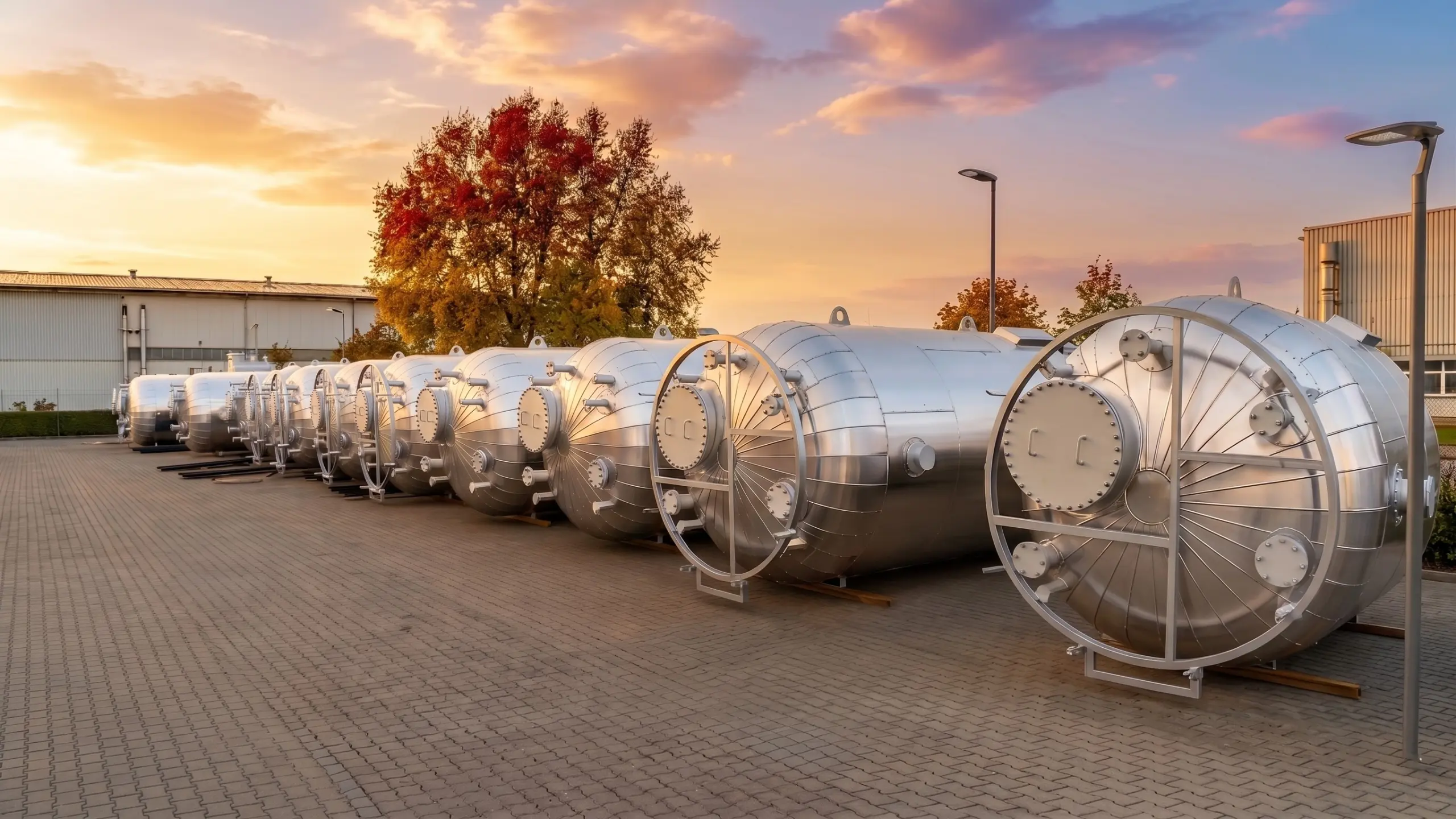

Zbiorniki buforowe wody gorącej
Bufory ciepła i zbiorniki buforowe 3 i 6 bar dla instalacji przemysłowych, grzewczych i technologicznych.
Zbiorniki magazynowe gorącej wody CGH służą do magazynowania energii cieplnej w postaci gorącej wody oraz stabilizacji pracy instalacji. Są stosowane tam, gdzie ważna jest ciągłość dostępu do ciepła, ograniczenie wahań temperatury i lepsze wykorzystanie źródeł energii.

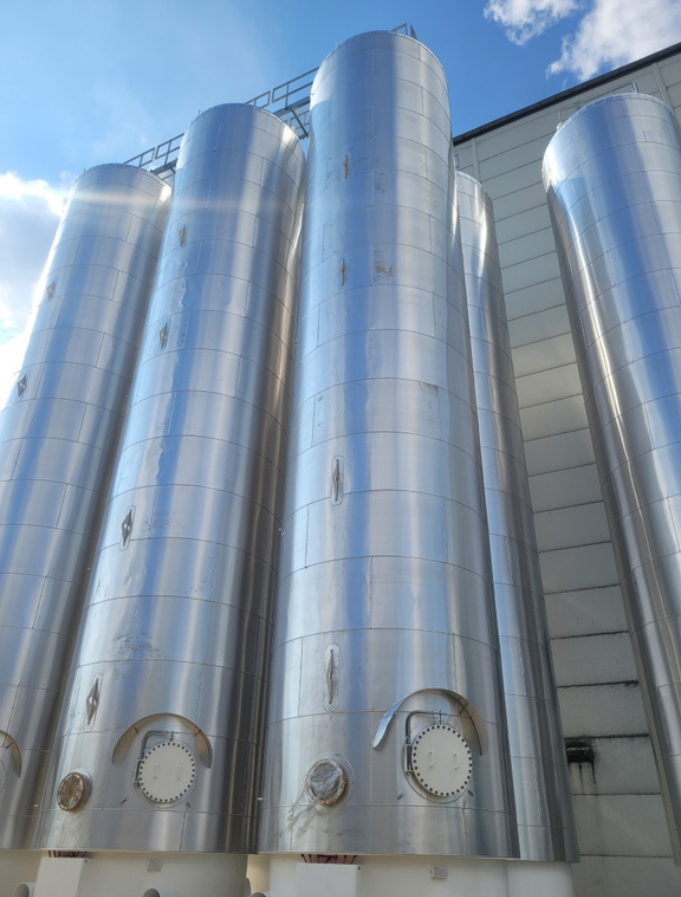

Projektujemy i produkujemy zbiorniki pionowe, naziemne, jednopłaszczowe w wariantach 3 i 6 bar. Konstrukcja może być dostosowana do parametrów instalacji, wymaganej pojemności, sposobu posadowienia, izolacji oraz układu króćców.
CGH – magazynowanie wody na najwyższym poziomie!
Zbiorniki magazynowe CGH znajdują zastosowanie w wielu branżach, takich jak:
Przemysł – magazynowanie wody technologicznej oraz procesowej.
Systemy przeciwpożarowe – rezerwa wody do gaszenia pożarów.
Obiekty komercyjne i mieszkalne – retencja i wykorzystanie wody deszczowej.
Magazyny gorącej wody w systemach energetycznych
Przeznaczenie i zalety zbiorników CGH
Zbiorniki magazynowe gorącej wody pełnią funkcję bufora pomiędzy źródłem ciepła a odbiornikami energii. Pozwalają gromadzić nadwyżki ciepła i wykorzystywać je wtedy, gdy rośnie zapotrzebowanie instalacji.
Takie rozwiązanie pomaga ograniczać wahania temperatury, poprawia stabilność pracy źródeł ciepła i wspiera efektywne zarządzanie energią w całym systemie. Zbiornik może być zaprojektowany jako element nowej instalacji lub jako część modernizacji istniejącego układu.
Duże pojemności i możliwość dopasowania zbiornika do konkretnej instalacji.
Warianty 3 i 6 bar dla instalacji grzewczych i technologicznych.
Produkcja zgodna z wymaganiami PED i AD 2000.
Warianty wykonania
| Wariant | Norma | Temperatura projektowa | Konstrukcja |
|---|---|---|---|
| 3 bar, wiatr 25 m/s | AD 2000 / PED | -10°C / +110°C | pionowy, jednopłaszczowy, na nogach rurowych |
| 3 bar, wiatr 35 m/s | AD 2000 / PED | -10°C / +110°C | pionowy, jednopłaszczowy, na płaszczu wsporczym |
| 6 bar, wiatr 25 m/s | AD 2000 / PED | -10°C / +110°C | pionowy, jednopłaszczowy, na nogach rurowych |
| 6 bar, wiatr 35 m/s | AD 2000 / PED | -10°C / +110°C | pionowy, jednopłaszczowy, na płaszczu wsporczym |
*Pozostałe warianty, w tym 10 i 16 bar na indywidualne życzenie klienta
Dobór wariantu zależy od wymaganego ciśnienia projektowego, warunków posadowienia oraz założeń konstrukcyjnych dla danej lokalizacji. Zbiorniki mogą być projektowane jako konstrukcje na nogach rurowych lub na płaszczu wsporczym, w zależności od parametrów instalacji i obciążeń środowiskowych.
Podstawowe parametry techniczne
Podstawowe parametry techniczne
- Standardowo wykonanie z materiału P355GH, z możliwością zastosowania stali kwasoodpornej na życzenie klienta.

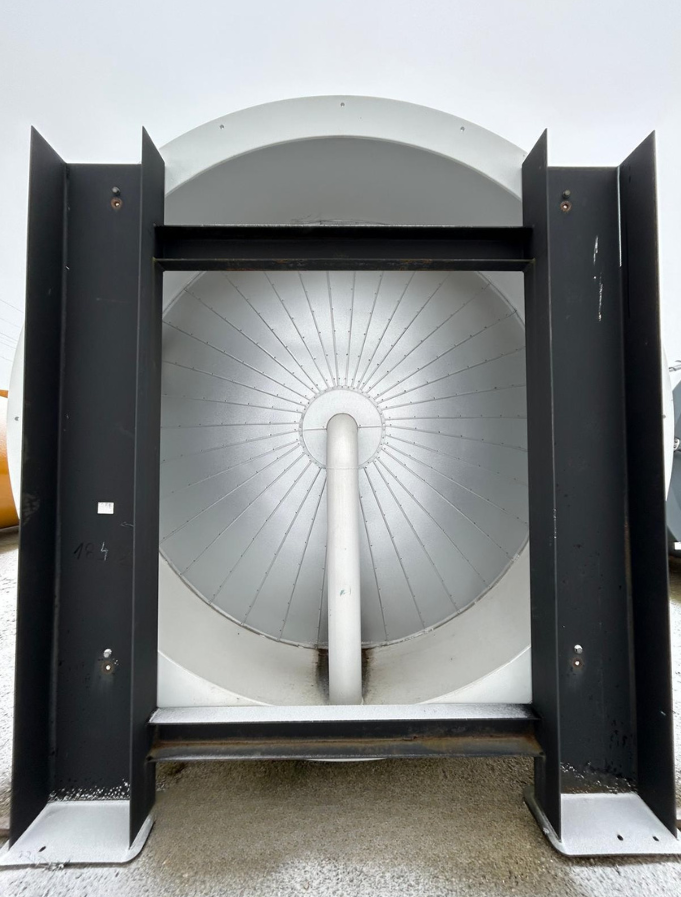

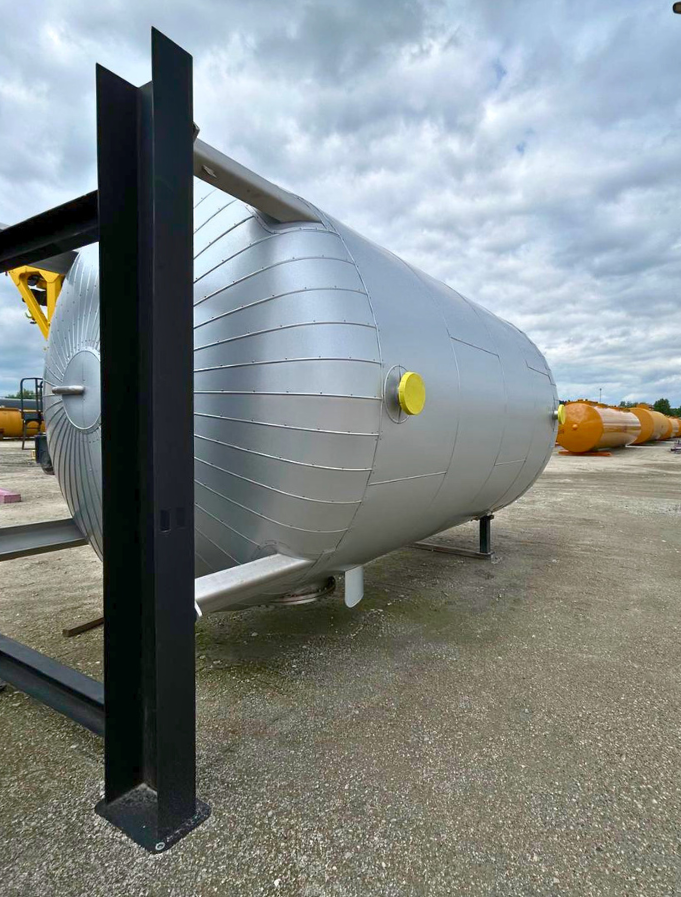

- Posadowienie: nogi rurowe lub płaszcz wsporczy

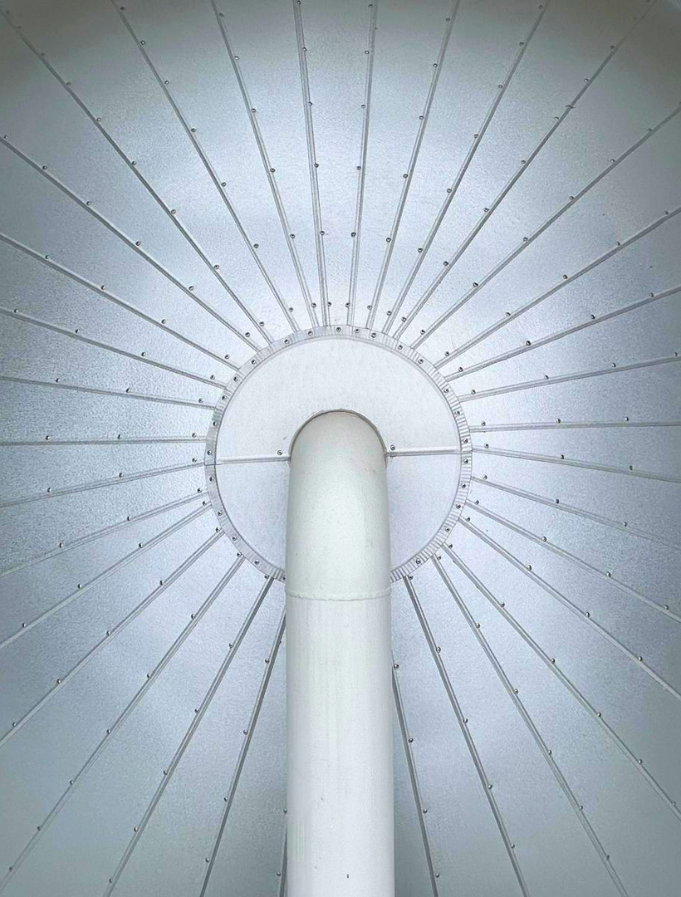

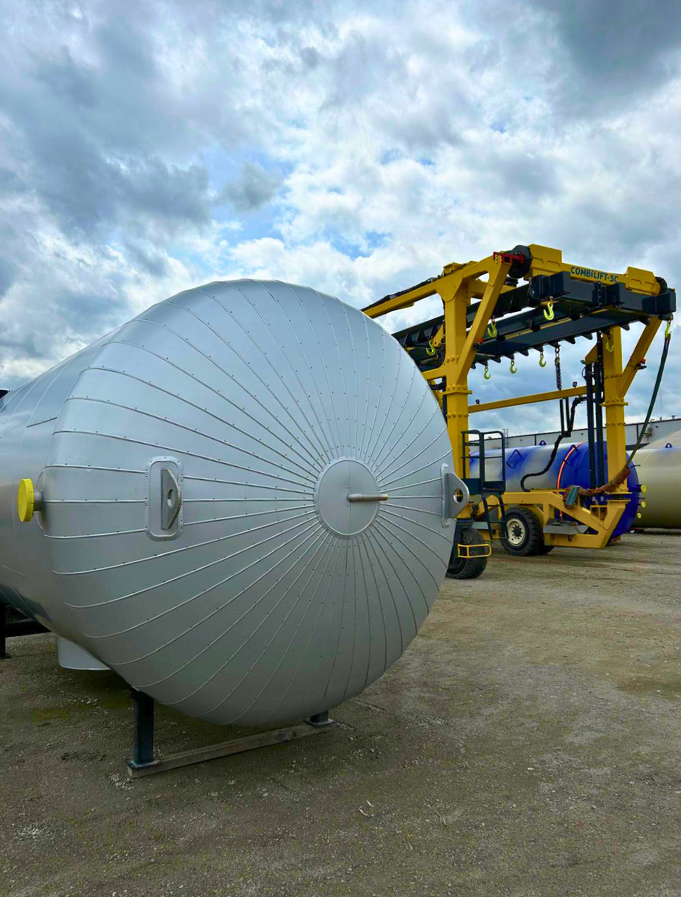

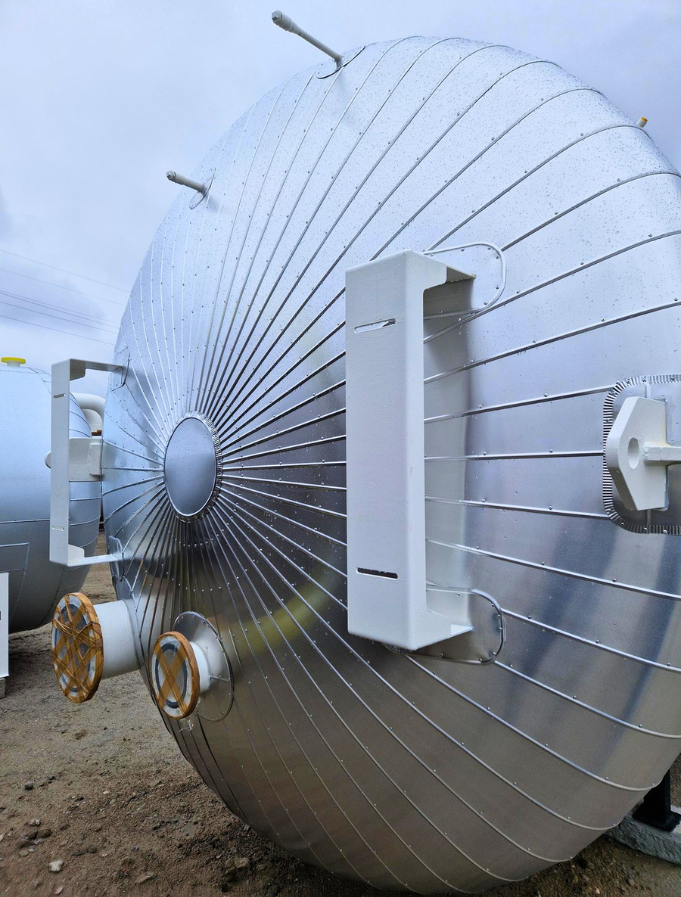

- Izolacja termiczna wełna mineralna, 100-300 mm (gęstość 80-100 kg/m3)
Typ zbiornika:
pionowy, naziemny, jednopłaszczowy
Medium:
gorąca woda / woda grzewcza / woda technologiczna
Ciśnienie pracy:
3 bar / 6 bar
Norma wykonania:
AD 2000, PED 2014/68/UE, opcjonalne wykonanie z atestem PZH do kontaktu z wodą spożywczą
Temperatura pracy:
od -10°C do +110°C
Pojemność:
24-208 m³
Średnice standardowe:
2000 / 2500 / 2900 / 3200 / 3400 mm
Wysokość płaszcza:
4000-22000 mm
*Inne konfiguracje dostępne na zapytanie.
Dostępne podstawowe pojemności zbiorników buforowych wody gorącej
| POJEMNOŚĆ [m³] | ŚREDNICA [mm] | WYSOKOŚĆ ZBIORNIKA [mm] |
|---|---|---|
| 10 m³ | Ø2000 | 4400 |
| 24 m³ | Ø2500 | 4000 |
| 34 m³ | Ø2500 | 6000 |
| 43 m³ | Ø2500 | 8000 |
| 53 m³ | Ø2500 | 10000 |
| 63 m³ | Ø2500 | 12000 |
| 73 m³ | Ø2500 | 14000 |
| 32 m³ | Ø2900 | 4000 |
| 45 m³ | Ø2900 | 6000 |
| 59 m³ | Ø2900 | 8000 |
| 72 m³ | Ø2900 | 10000 |
| 85 m³ | Ø2900 | 12000 |
| 98 m³ | Ø2900 | 14000 |
| 111 m³ | Ø2900 | 16000 |
| 40 m³ | Ø3200 | 4000 |
| 56 m³ | Ø3200 | 6000 |
| 72 m³ | Ø3200 | 8000 |
| 88 m³ | Ø3200 | 10000 |
| 104 m³ | Ø3200 | 12000 |
| 120 m³ | Ø3200 | 14000 |
| 136 m³ | Ø3200 | 16000 |
| 46 m³ | Ø3400 | 4000 |
| 64 m³ | Ø3400 | 6000 |
| 82 m³ | Ø3400 | 8000 |
| 100 m³ | Ø3400 | 10000 |
| 118 m³ | Ø3400 | 12000 |
| 136 m³ | Ø3400 | 14000 |
| 154 m³ | Ø3400 | 16000 |
| 172 m³ | Ø3400 | 18000 |
| 190 m³ | Ø3400 | 20000 |
| 208 m³ | Ø3400 | 22000 |
| 180 m³ | Ø3800 | ok. 19380 |
*Inne gabaryty na indywidualne zamówienie.
Przykład wykonania specjalnego
CGH realizuje również zbiorniki magazynowe gorącej wody poza standardowym typoszeregiem. Przykładem jest pionowy zbiornik naziemny o pojemności nominalnej 180 m³, ciśnieniu projektowym 16 bar i temperaturze projektowej -20°C / +110°C, wykonany z izolacją termiczną, króćcami, włazem rewizyjnym, drabiną i pomostem obsługowym.

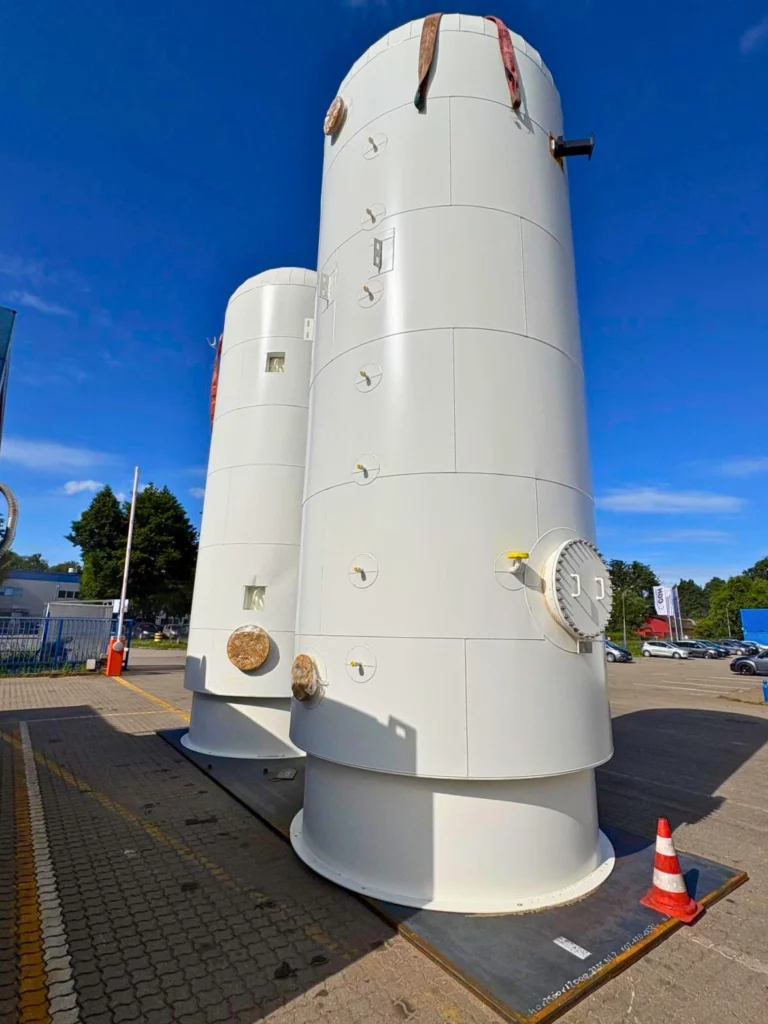

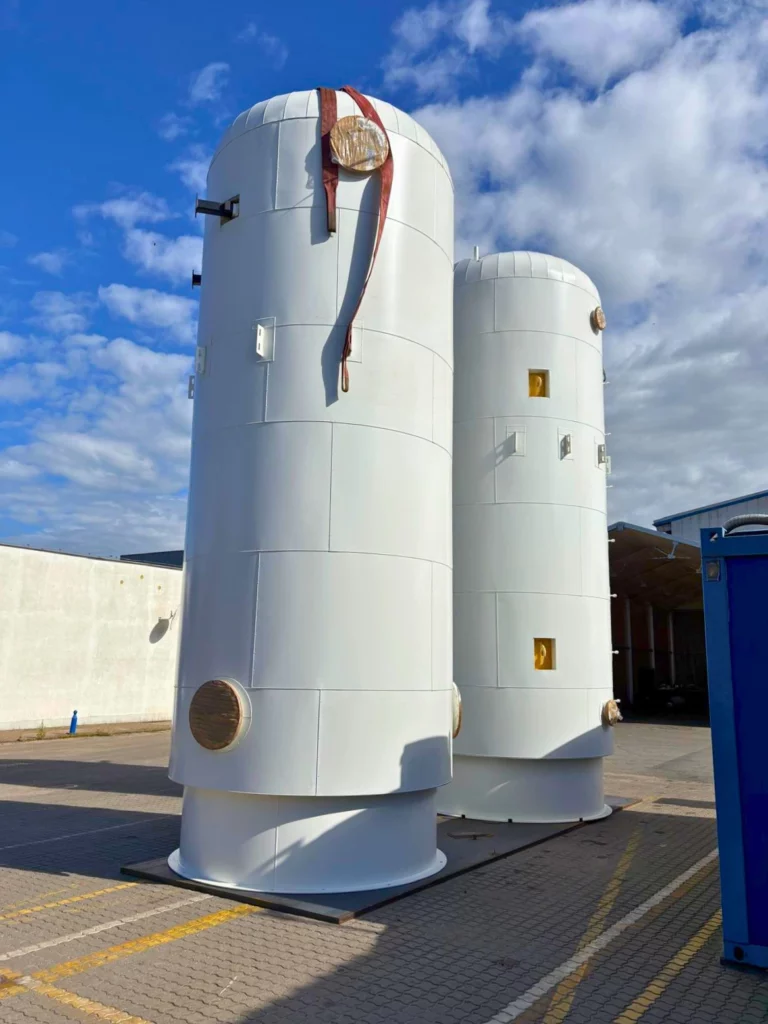

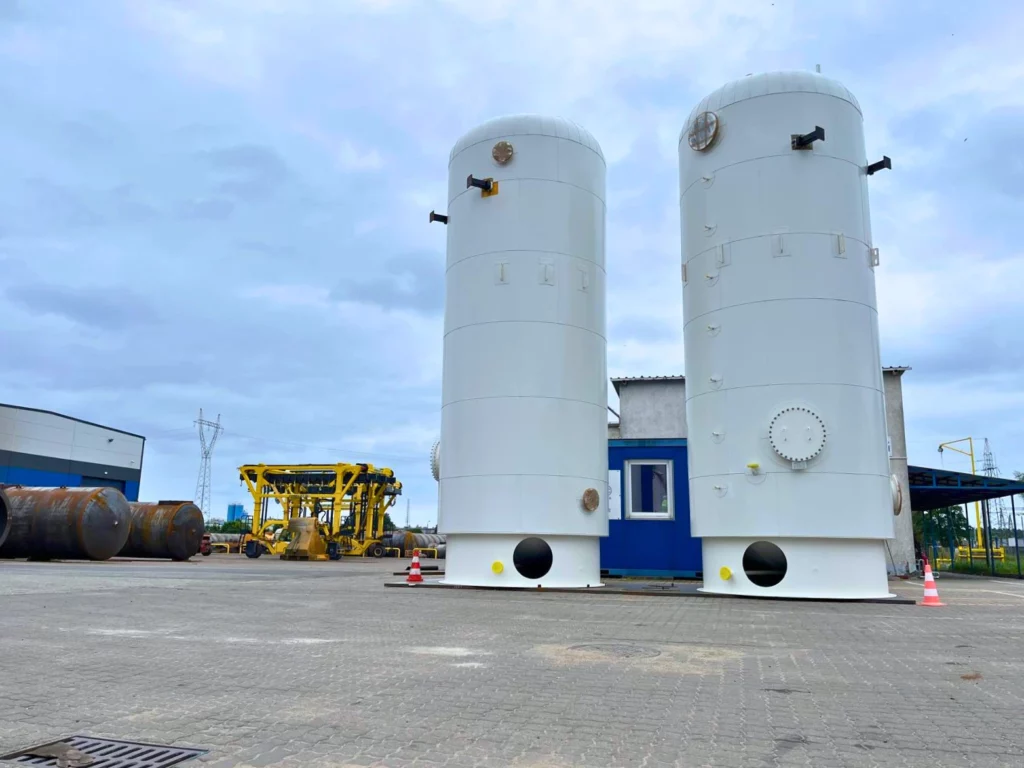

Przykładowa realizacja: pionowy zbiornik buforowy 180 m³, 16 bar
| Parametr | Wartość |
|---|---|
| Typ | pionowy, naziemny, jednopłaszczowy |
| Pojemność nominalna | 180 m³ |
| Pojemność brutto | ok. 203 m³ |
| Ciśnienie projektowe | 16 bar |
| Temperatura projektowa | -20°C / +110°C |
| Materiał | P355 |
| Średnica | 3800 mm |
| Wysokość | ok. 19 380 mm |
| Masa bez izolacji | ok. 37 274 kg |
| Izolacja | wełna mineralna 200 mm, 80 kg/m³ + płaszcz aluminiowy |

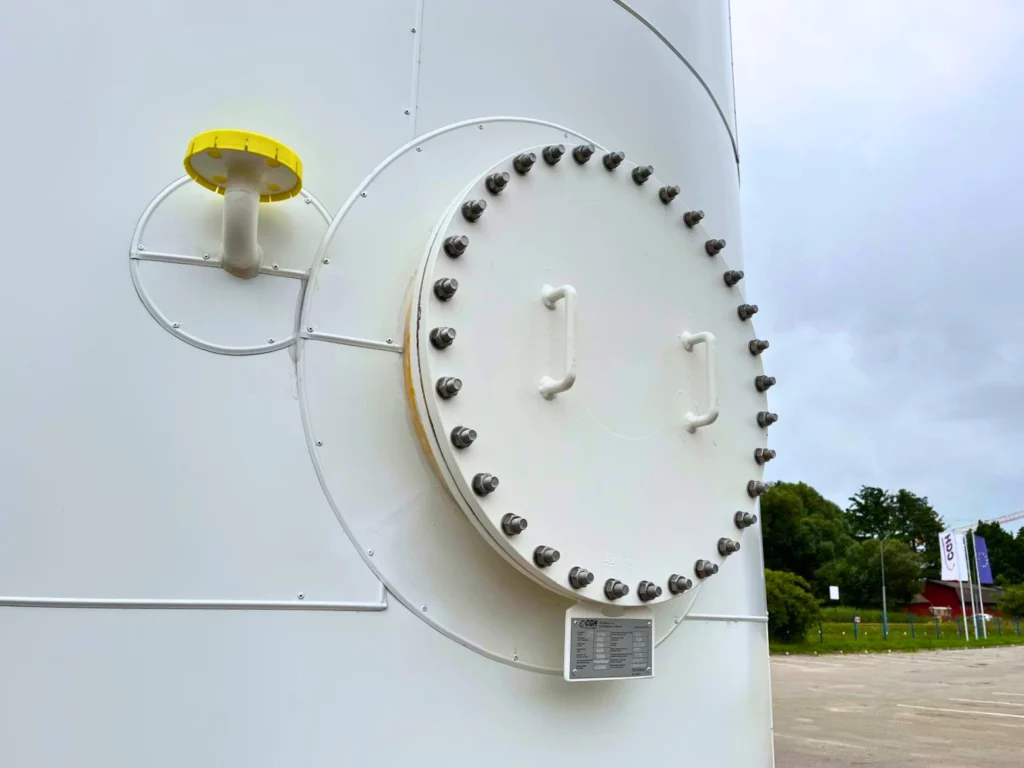

| Wyposażenie | właz DN500, 2 × DN300, odwodnienie, odpowietrzenie, króćce czujników temperatury, drabina, platforma |
