Zbiorniki do wody amoniakalnej
Woda amoniakalna, czyli wodny roztwór amoniaku, jest wykorzystywana w przemyśle chemicznym, szklarskim, gumowym oraz w instalacjach redukcji emisji tlenków azotu NOx, takich jak SCR i SNCR.
Jej magazynowanie wymaga zbiorników zaprojektowanych z uwzględnieniem odporności materiałowej, szczelności, kontroli wycieku oraz bezpieczeństwa eksploatacji. Dlatego zbiorniki do wody amoniakalnej powinny być dopasowane nie tylko do samego medium, ale także do warunków pracy instalacji i wymagań technologicznych obiektu.
CGH Group produkuje naziemne, dwupłaszczowe zbiorniki do wody amoniakalnej ze stali nierdzewnej. Zbiorniki mogą być wyposażone w system detekcji wycieku, pomiar poziomu, zabezpieczenie przed przepełnieniem, ogrzewanie, izolację oraz króćce przygotowane pod integrację z instalacją dozowania.
Zbiorniki CGH – skuteczne przechowywanie i ochrona wody amoniakalnej
Woda amoniakalna jest wykorzystywana w wielu procesach przemysłowych, a szczególnie w instalacjach SCR i SNCR służących do redukcji emisji tlenków azotu NOx. Zbiorniki CGH projektujemy z myślą o bezpiecznym magazynowaniu medium oraz łatwej integracji z instalacją technologiczną, układem dozowania, pompami i systemami kontroli.
Monospalarnie osadów ściekowych
Zbiorniki dla nowych i modernizowanych instalacji, w których woda amoniakalna jest częścią układu oczyszczania spalin.
Instalacje RDF i paliw alternatywnych
Rozwiązania dla obiektów wykorzystujących paliwa alternatywne, gdzie stabilne magazynowanie reagenta ma znaczenie dla ciągłości pracy instalacji DeNOx.
Cementownie, wapienniki i huty szkła
Zbiorniki dla zakładów przemysłowych, w których redukcja emisji NOx jest ważnym elementem procesu technologicznego i wymagań środowiskowych.
Elektrociepłownie, biomasa i układy CHP
Magazynowanie wody amoniakalnej dla instalacji energetycznych, elektrociepłowni biomasowych oraz układów kogeneracyjnych.
Przemysł chemiczny i farmaceutyczny
Zbiorniki do magazynowania wody amoniakalnej jako surowca lub medium procesowego w instalacjach przemysłowych.
Zbiorniki CGH są przeznaczone do
Bezpiecznego magazynowania wody amoniakalnej
Zbiorniki zapewniają szczelne i kontrolowane przechowywanie wodnego roztworu amoniaku. Konstrukcja dwupłaszczowa, stal nierdzewna oraz możliwość zastosowania detekcji wycieku zwiększają bezpieczeństwo eksploatacji w warunkach przemysłowych.
Integracji z instalacjami SCR/SNCR
Zbiorniki mogą pracować jako część układów redukcji emisji NOx. Przygotowujemy je pod połączenie z systemami dozowania, pompami, rurociągami, czujnikami oraz automatyką instalacji technologicznej.
Warianty wykonania
| Wariant | Norma | Temperatura projektowa | Konstrukcja |
|---|---|---|---|
| Wersja magazynowa standardowa | EN 13445 / EN 12952-14 / wg wymagań projektu | -20°C / +50°C | pionowy, naziemny, dwupłaszczowy, stal nierdzewna 1.4307 |
| Wersja procesowa SCR/SNCR | EN 13445 / EN 12952-14 / AD 2000 opcjonalnie | -20°C / +50°C | pionowy, naziemny, dwupłaszczowy, z króćcami pod układ dozowania |
| Wersja z izolacją i ogrzewaniem | EN 13445 / EN 12952-14 / wg wymagań projektu | -20°C / +50°C | pionowy, naziemny, dwupłaszczowy, z izolacją, płaszczem zewnętrznym i ogrzewaniem trace heating |
| Wersja specjalna / projektowa | EN 13445 / EN 12952-14 / AD 2000 / wg specyfikacji klienta | zgodnie z projektem | wykonanie dopasowane do pojemności, układu króćców, wyposażenia, posadowienia i wymagań lokalnych |
*Pozostałe warianty, w tym inne pojemności, stal 1.4404, dodatkowe wyposażenie, WHG lub wymagania lokalne, dostępne są na indywidualne zapytanie.
Wyposażenie zbiorników do wody amoniakalnej
Zbiorniki mogą zostać wyposażone w elementy zwiększające bezpieczeństwo magazynowania, ułatwiające eksploatację oraz umożliwiające integrację z instalacją technologiczną.
Dostępne opcje wyposażenia obejmują:
Element wyposażenia
- Detekcja wycieku
- Pomiar poziomu
- Zabezpieczenie przed przepełnieniem
- Ogrzewanie trace heating
- Izolacja i płaszcz zewnętrzny
- Czujniki par NH₃
- Króćce technologiczne
- Dostęp serwisowy
*Zakres wyposażenia dobierany jest indywidualnie do projektu, lokalizacji zbiornika, wymagań inwestora oraz sposobu pracy całej instalacji.
Podstawowe parametry techniczne
Podstawowe parametry techniczne:
- Standardowo wykonanie ze stali nierdzewnej 1.4307, z możliwością zastosowania stali 1.4404 w zależności od wymagań projektu.
- Konstrukcja pionowa, pozioma naziemna, dwupłaszczowa, przeznaczona do bezpiecznego magazynowania wody amoniakalnej.
- Możliwość wyposażenia zbiornika w detekcję wycieku, pomiar poziomu, zabezpieczenie przed przepełnieniem, ogrzewanie, izolację oraz czujniki par NH₃.
Typ zbiornika:
pionowy, poziomy, naziemny, dwupłaszczowy
Medium:
woda amoniakalna / wodny roztwór amoniaku
Ciśnienie pracy:
atmosferyczne / zgodnie z projektem
Norma wykonania:
EN 13445, EN 12952-14, AD 2000, opcjonalnie wg wymagań klienta
Temperatura pracy:
od -20°C do +50°C
Pojemność:
od 5 m³ do 300 m³
Średnice standardowe:
2000 / 2500 / 2900 / 3200 / 3400 mm
Wysokość zbiornika:
3400–10000 mm
*Inne konfiguracje, pojemności i wyposażenie dostępne są na zapytanie.
Dostępne podstawowe pojemności zbiorników do wody amoniakalnej
| POJEMNOŚĆ [m³] | ŚREDNICA [mm] | WYSOKOŚĆ ZBIORNIKA [mm] |
|---|---|---|
| 10 m³ | Ø2000 | 4400 |
| 20 m³ | Ø2500 | ok. 3400 mm |
| 40m³ | Ø3200 | 4000 |
| 60 m³ | Ø2900 | 8000 |
| 80 m³ | Ø3400 | 8000 |
| 100 m³ | Ø3400 | 10000 |
*Inne gabaryty na indywidualne zamówienie.
Przykłady wykonania specjalnego
CGH Group realizuje również zbiorniki do wody amoniakalnej poza podstawowym typoszeregiem. Przykłady obejmują zarówno pojedyncze zbiorniki magazynowe, jak i zestawy zbiorników przeznaczone do pracy w instalacjach przemysłowych, układach dozowania oraz systemach SCR/SNCR.
2 × 155 m³
| Parametr | Wartość |
|---|---|
| Typ zbiornika | stojący, naziemny zbiornik magazynowy |
| Ilość | 2 szt. |
| Medium | woda amoniakalna / NH₄OH <25% |
| Pojemność jednostkowa | 155 m³ |
| Stężenie medium | 24,9% |
| Konstrukcja | jednopłaszczowa, na płaszczu wsporczym |
| Wykończenie powierzchni | wewnątrz i z zewnątrz trawione i pasywowane |
| Materiał | stal nierdzewna 1.4307 |
| Średnica | 3600 mm |
| Wysokość części cylindrycznej | ok. 15000 mm |
| Wysokość całkowita z podporą | ok. 17000 mm |
| Norma wykonania | EN 13445 + EN 12952-14 |
| Ciśnienie pracy | +490 / -50 mbar |
| Temperatura pracy | od -10°C do +40°C |
| Wyposażenie | 2 × właz DN800 z pokrywą pełną, rurociągi, króćce i kołnierze zgodnie z dokumentacją zapytania |
| Opcje dodatkowe | dopuszczenie WHG, drabina z koszem ochronnym, platforma, podest pośredni, balustrady, ramię obrotowe do 150 kg |
| Zakres wyłączeń | bez zaworów, bez kotew chemicznych / śrub kotwiących |

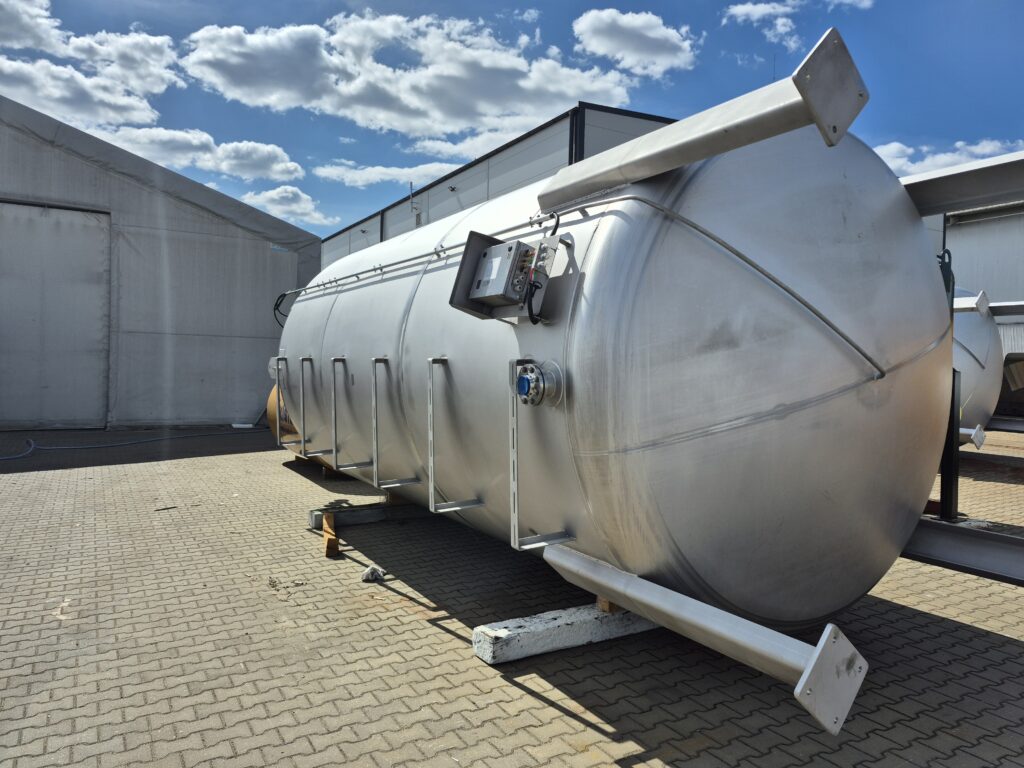

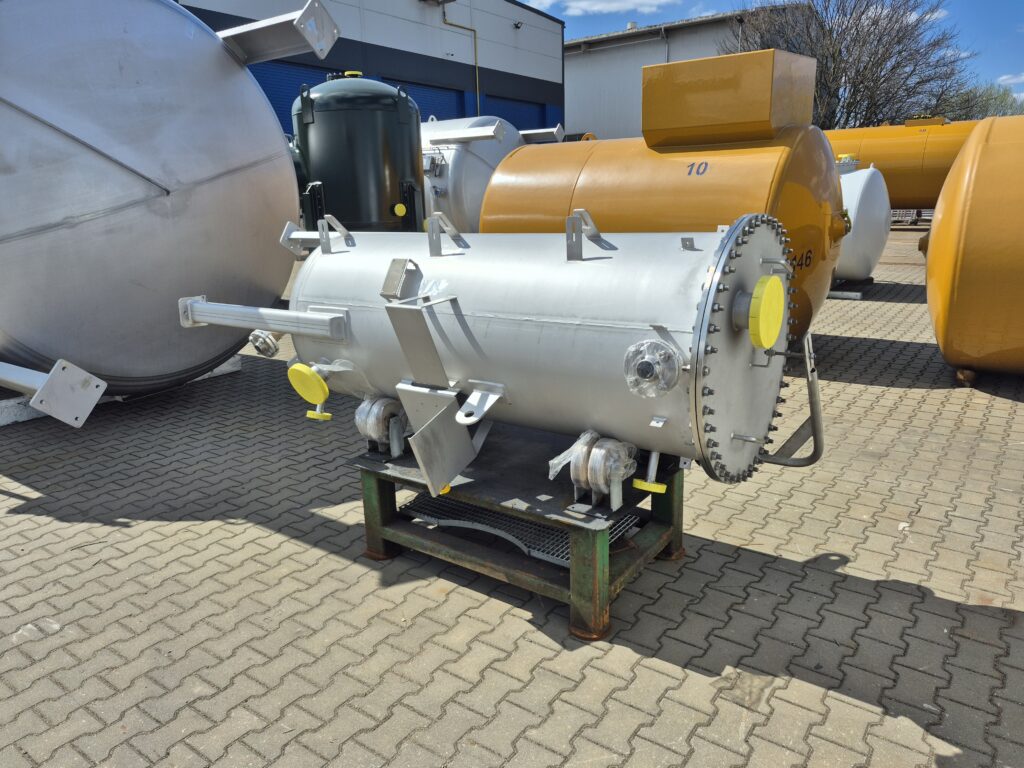

2 × 40 m³ + 1 × 1 m³
| Parametr | Wartość |
|---|---|
| Typ zbiornika | zestaw zbiorników do wody amoniakalnej |
| Ilość | 2 × zbiornik główny + 1 × zbiornik pomocniczy |
| Medium | woda amoniakalna |
| Pojemność zbiorników głównych | 2 × 40 m³ |
| Pojemność zbiornika pomocniczego | 1 m³ |
| Lokalizacja projektu | Adamów, Polska |
| Klient / projekt | HEAT gas technologies |
| Konstrukcja | zgodnie z dokumentacją projektową |
| Wykończenie powierzchni | wewnątrz i z zewnątrz trawione i pasywowane |
| Materiał | zgodnie z wymaganiami projektu |
| Norma wykonania | zgodnie z wymaganiami projektu |
| Wyposażenie | zgodnie z dokumentacją instalacji |
| Zastosowanie | magazynowanie wody amoniakalnej i współpraca z instalacją technologiczną |

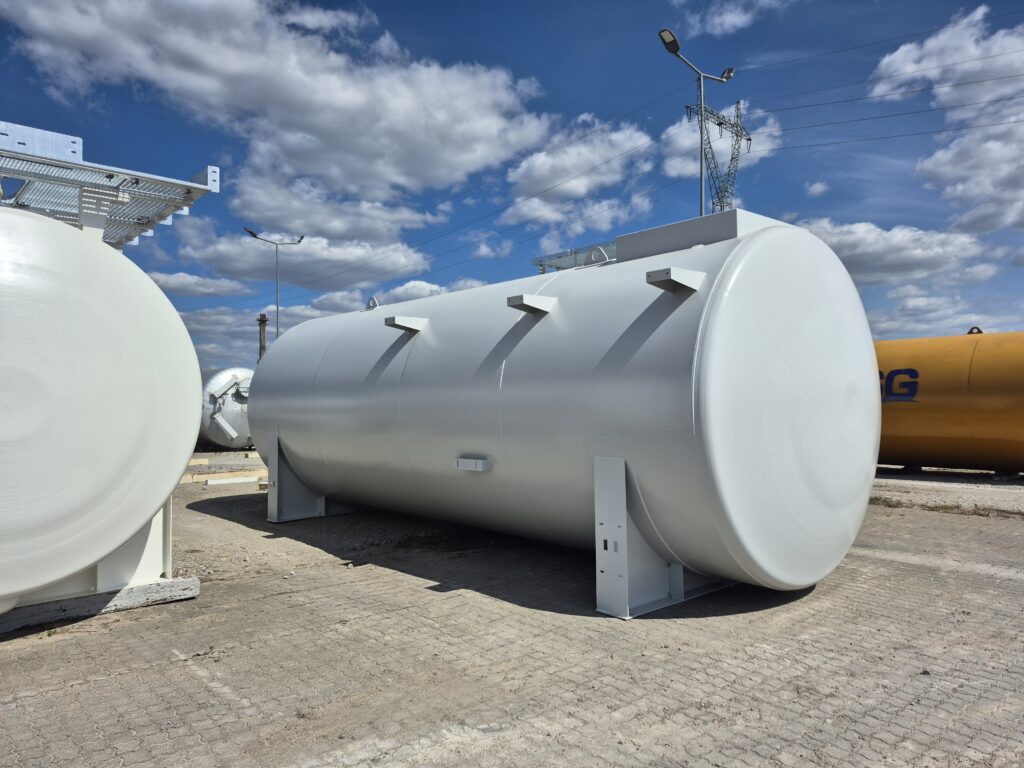

zbiornik 32,63 m³
| Parametr | Wartość |
|---|---|
| Typ zbiornika | naziemny zbiornik magazynowy do wody amoniakalnej |
| Ilość | 1 szt. |
| Medium | woda amoniakalna |
| Pojemność | 32,63 m³ |
| Konstrukcja | zgodnie z dokumentacją projektową |
| Wykończenie powierzchni | wewnątrz i z zewnątrz trawione i pasywowane |
| Materiał | stal nierdzewna 1.4307 lub inny materiał zgodny z projektem |
| Norma wykonania | EN 13445 / EN 12952-14 / zgodnie z wymaganiami projektu |
| Ciśnienie pracy | atmosferyczne lub zgodnie z projektem |
| Temperatura pracy | zgodnie z projektem |
| Wyposażenie | króćce technologiczne, właz rewizyjny, pomiar poziomu, zabezpieczenie przed przepełnieniem, detekcja wycieku – według wymagań projektu |
| Zastosowanie | magazynowanie wody amoniakalnej jako medium procesowego lub reagenta dla instalacji technologicznej |
