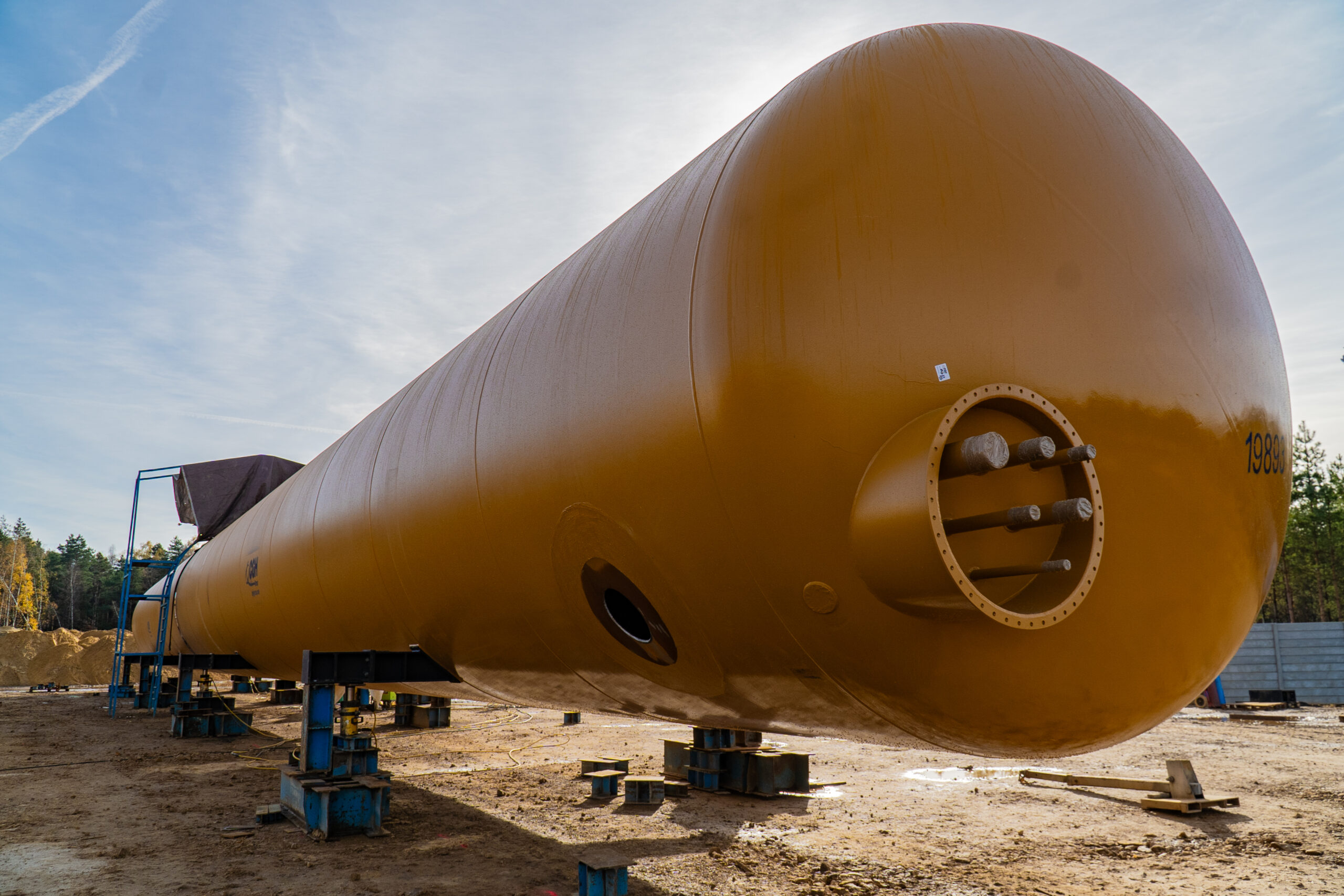

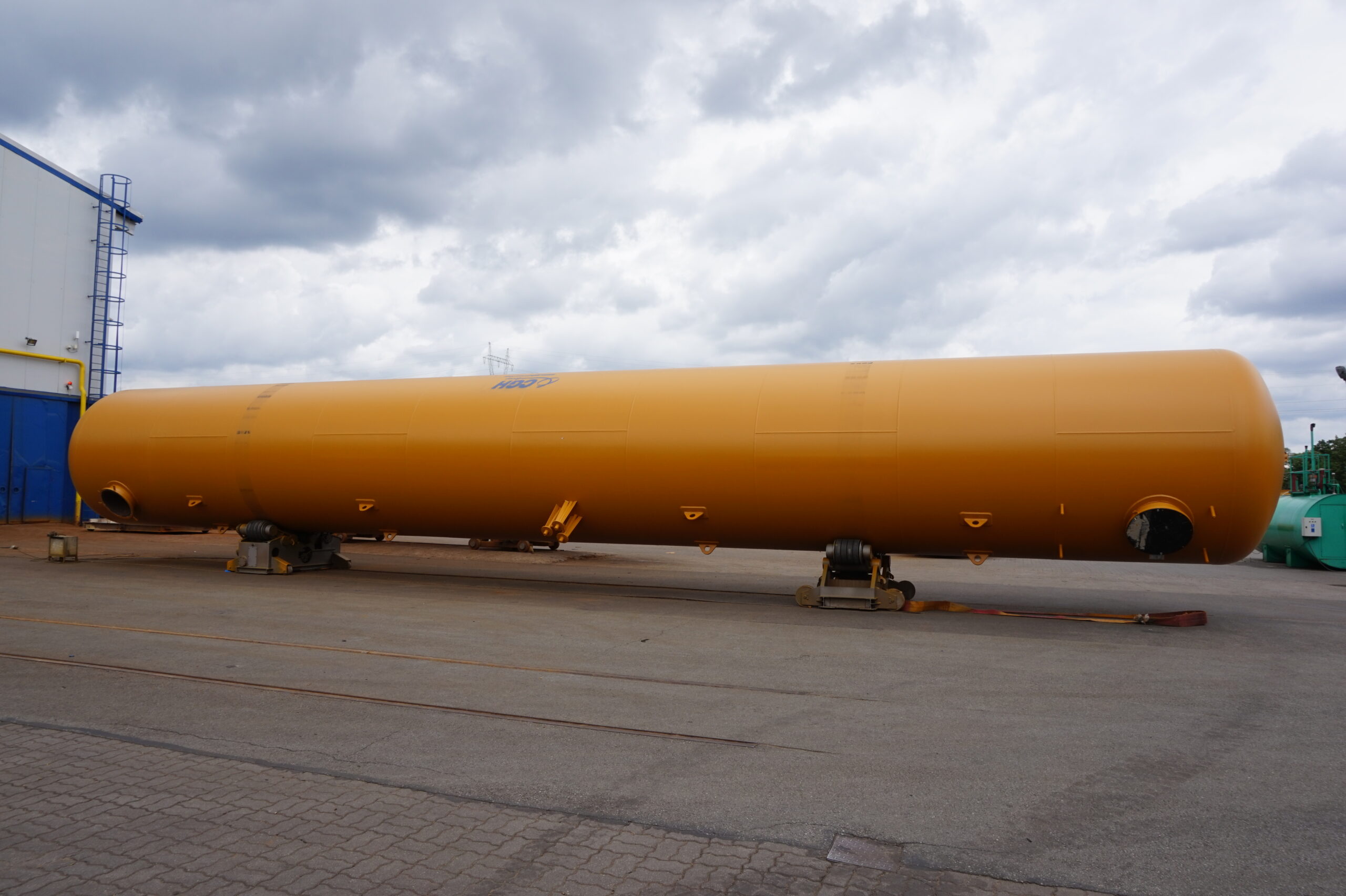

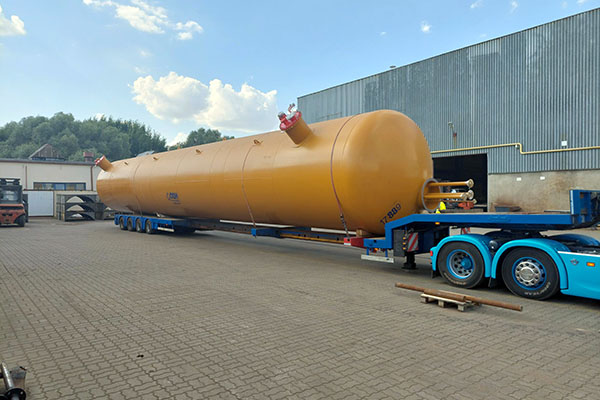

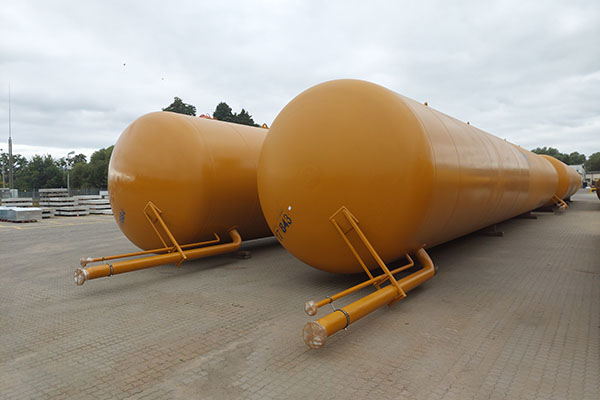

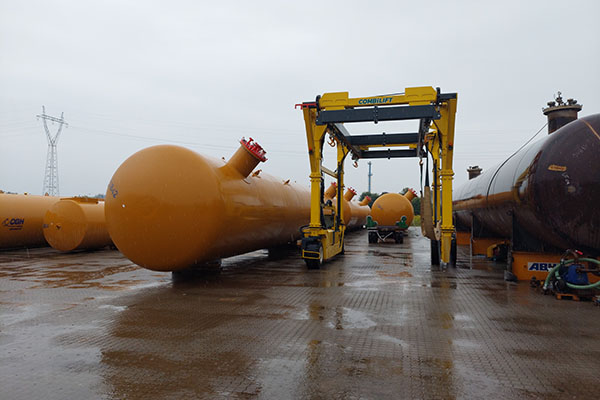

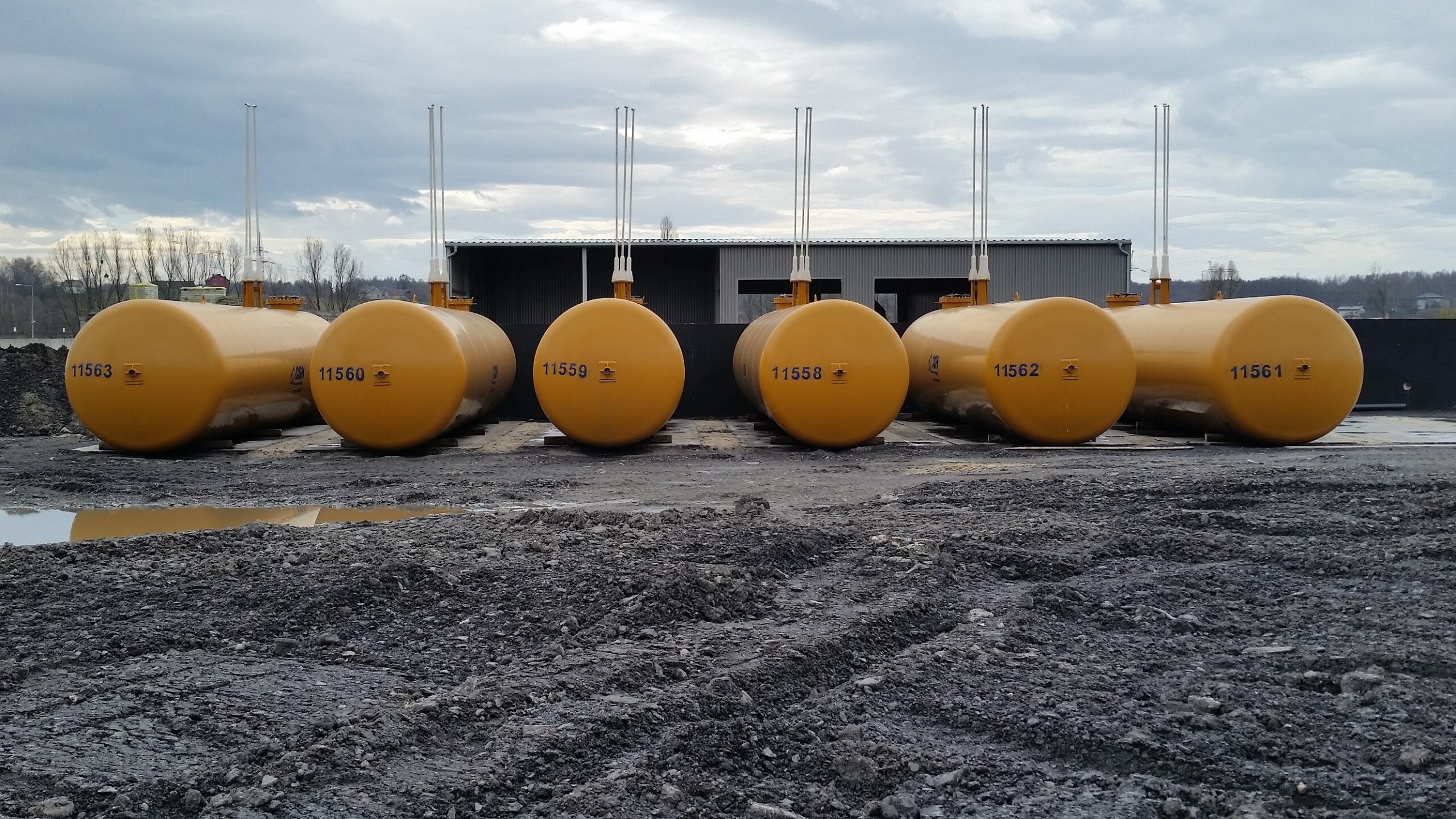

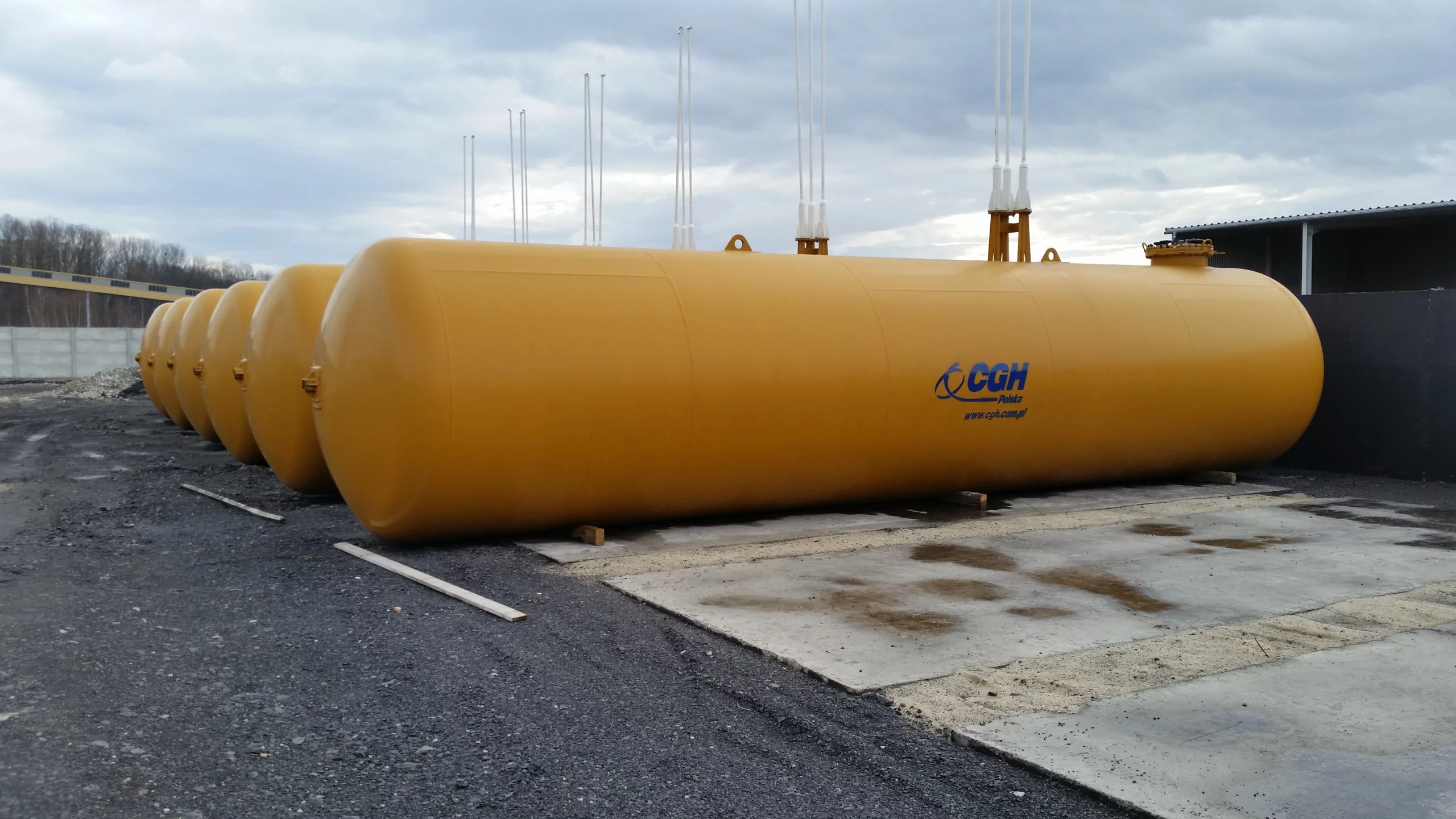

Zbiorniki LPG podziemne

Zbiorniki LPG podziemne CGH to rozwiązanie, które łączy wysokie standardy bezpieczeństwa, trwałość i niezawodność. Wykonane z najwyższej jakości stali węglowej, nasze zbiorniki spełniają rygorystyczne wymagania dyrektywy PED/2014/68/UE oraz norm AD 2000 i EN 13445. Dzięki sprawdzonej konstrukcji, zaawansowanemu systemowi zabezpieczenia antykorozyjnego oraz specjalistycznemu wyposażeniu, zapewniają niezawodność w przechowywaniu propanu oraz mieszanek propan-butan.

Decydując się na produkty CGH, inwestujesz w bezpieczną eksploatację, wysoką funkcjonalność oraz długowieczność w każdych warunkach. Nasze zbiorniki są niezastąpione w przemyśle, motoryzacji oraz sektorze grzewczym, dostarczając energię tam, gdzie jest ona najbardziej potrzebna.

Skorzystaj z naszego doświadczenia i wiedzy – wybierz CGH!

Zastosowanie zbiorników CGH LPG podziemnych

Zbiorniki podziemne LPG CGH są uniwersalnym rozwiązaniem do magazynowania gazów propan-butan w szerokim spektrum zastosowań takich, jak:

Autogaz – jako zasilanie pojazdów osobowych i ciężarowych.

Przemysł – wspieranie procesów produkcyjnych wymagających wysokowydajnego paliwa.

Ogrzewanie budynków – zapewnienie niezależnego źródła energii cieplnej dla gospodarstw domowych i obiektów komercyjnych.

Produkcja ciepłej wody użytkowej.

Przeznaczenie

W ofercie CGH dostępne są produkty w zakresie od 6,4 m3 do 1440 m3. Na zamówienie wykonujemy również inne rodzaje zbiorników pod indywidualną konfigurację klienta.

Zbiorniki podziemne LPG CGH zostały zaprojektowane z myślą o:

Bezpiecznym przechowywaniu gazów propan, butan lub mieszankach propan-butan.

Spełnieniu wymagań certyfikacyjnych w różnych sektorach przemysłowych.

Minimalizacji wpływu na środowisko dzięki ukryciu instalacji pod powierzchnią gruntu.

Dane techniczne zbiorników LPG podziemnych CGH

Opis:

Zbiorniki wykonane według dyrektywy PED/2014/68/UE i normy AD 2000 lub EN 13445.
Powłoka antykorozyjna: Poliuretanowa, odporna na przebicie 10 kV.

Pojemność:

od 6,4 m3 do 1250m3

Średnice:

Standardowe 1250, 1600, 2000, 2500, 2900 mm, na indywidualne zapytanie do 4500 mm

Ciśnienie pracy:

15,6 bar (opcjonalnie 17,6 bar lub wyższe).

Temperatura pracy:

od -40°C do +50°C

Zbiorniki LPG podziemne CGH – wyposażenie opcjonalne

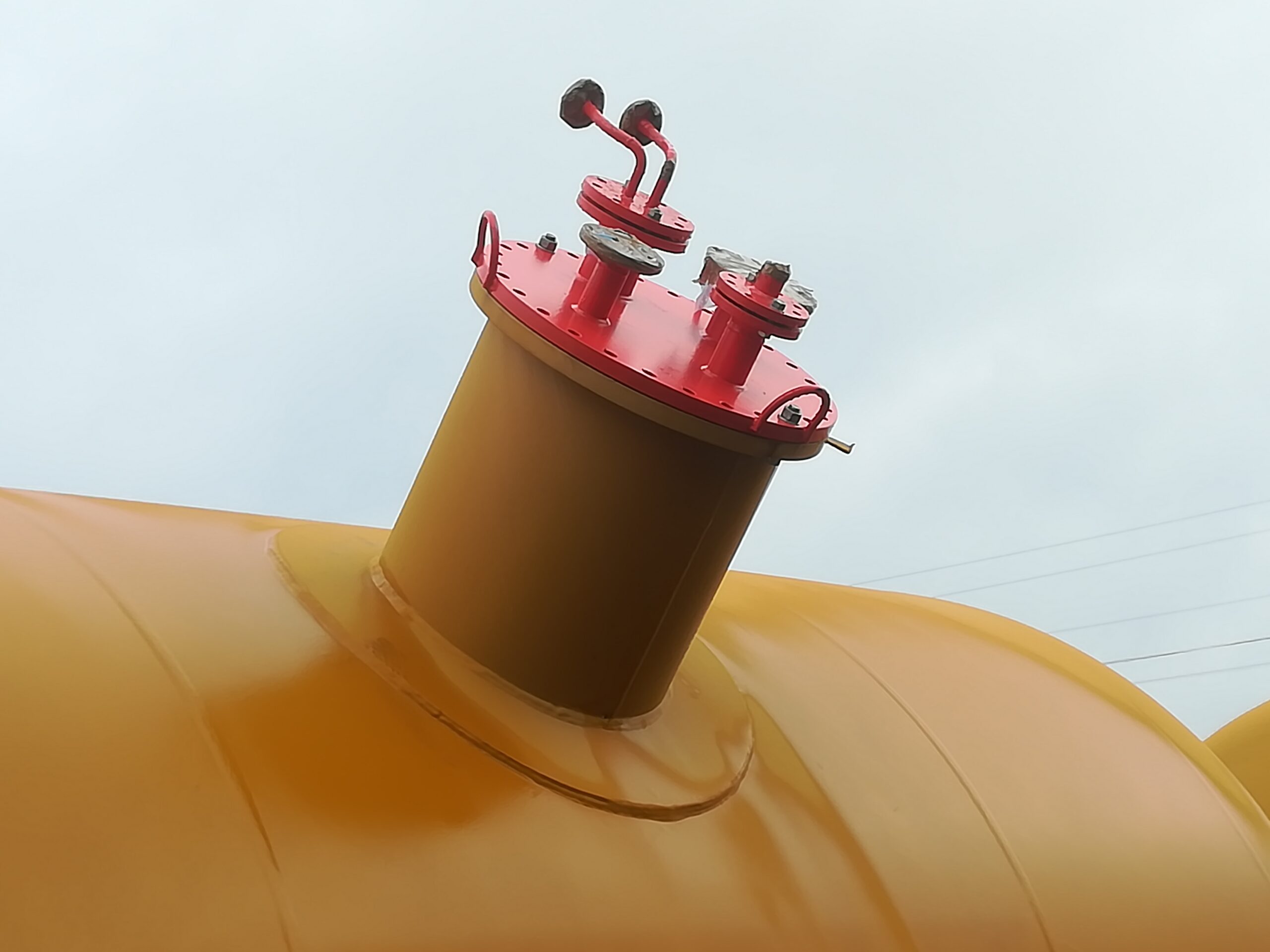

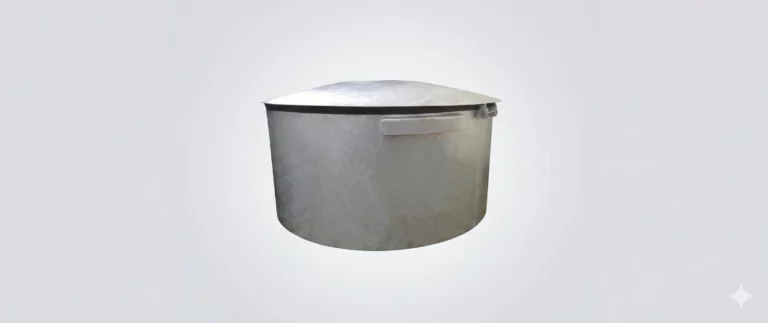

Studzienki i studnie modułowe (także ze stali kwasoodpornej).
Poziomowskazy umożliwiające precyzyjną kontrolę napełnienia.
Systemy kotwiące o prostym i szybkim montażu.
Armatura od renomowanych dostawców.

Powierzchnia zewnętrzna zbiornika

Każdy zbiornik LPG podziemny CGH jest zabezpieczony antykorozyjną powłoką poliuretanową, co gwarantuje trwałość i odporność na uszkodzenia mechaniczne oraz działanie czynników zewnętrznych.
Każdy zbiornik ze stali węglowej przed nałożeniem powłoki antykorozyjnej podlega przygotowaniu powierzchni przez obróbkę strumieniowo-ścierną zgodnie EN-ISO 8501-1, poziom Sa 2½.

Zalety zbiorników LPG podziemnych CGH

Bezpieczeństwo: Solidna konstrukcja spełniająca europejskie oraz międzynarodowe normy bezpieczeństwa, gwarantująca niezawodność użytkowania w każdych warunkach.

Trwałość: Powłoka poliuretanowa odporna na korozję i uszkodzenia mechaniczne zapewnia długowieczność zbiorników, nawet w trudnych warunkach eksploatacyjnych.

Kompletność: Zbiorniki LPG CGH są dostarczane z pełnym zestawem króćców i armatury, co umożliwia ich łatwe dopasowanie do różnych trybów eksploatacji.

Funkcjonalność: Wyposażone w wysokiej jakości armaturę oraz opcjonalne komponenty dodatkowe, które zwiększają ich wszechstronność i dostosowalność do różnych potrzeb.

Elastyczność: Oferujemy zbiorniki o różnych pojemnościach (od 6,4 m³ do 1250 m³) oraz możliwość realizacji indywidualnych projektów dostosowanych do specyficznych wymagań klienta.

Niezawodność: Zbiorniki LPG CGH gwarantują wieloletnią eksploatację bez utraty parametrów użytkowych, zapewniając niezawodność przez cały okres użytkowania.

POJEMNOŚĆ V [m³]	ŚREDNICA Dz [mm]	WYMIARY KORPUSU		WAGA ZBIORNIKA [kg]
		WYMIARY KORPUSU
		DŁUGOŚĆ Lp [mm]	WYSOKOŚĆ H [mm]
6,4 m³	Ø1250	5 830	2020	1 323
9 m³	Ø1250	7650	2020	1 666
9,9 m³	Ø1250	8830	2020	1 888
9,9 m³	Ø1600	5510	2370	2 231
15 m³	Ø1600	8 010	2370	3 015
9,9 m³	Ø2000	3540	2770	2 354
14,5 m³	Ø2000	5 040	2770	3 039
20,5 m³	Ø2000	7 040	2770	3 953
25 m³	Ø2000	8 540	2770	4 638
29,8 m³	Ø2000	10 040	2770	5 450
36,1 m³	Ø2000	12 040	2770	6 364
40,7 m³	Ø2000	13 540	2770	7 049
45,4 m³	Ø2000	15 040	2770	7 754
50,0 m³	Ø2000	16 540	2770	8 439
54,7 m³	Ø2000	18 040	2770	9 124
57,8 m³	Ø2000	19 040	2770	9 124
33,0 m³	Ø2000	11 220	2770	5 829
36,1 m³	Ø2000	12 220	2770	6 293
39,2 m³	Ø2000	13 220	2770	6 757
40,7 m³	Ø2000	13 720	2770	6 989
42,3 m³	Ø2000	14 220	2770	7 241
45,4 m³	Ø2000	15 220	2770	7 705
48,5 m³	Ø2000	16 220	2770	8 169
50,0 m³	Ø2000	16 720	2770	8 401
51,6 m³	Ø2000	17 220	2770	8 633
54,7 m³	Ø2000	18 220	2770	9 097
57,8 m³	Ø2000	19 220	2770	9 561
42,5 m³	Ø2500	9 470	3 270	7 328
52 m³	Ø2500	11 470	3 270	8 731
62 m³	Ø2500	13 470	3 270	10 298
71 m³	Ø2500	15 470	3 270	11 702
77 m³	Ø2500	16 470	3 270	12 424
81 m³	Ø2500	17 470	3 270	13 125
86 m³	Ø2500	18 470	3 270	13 990
89 m³	Ø2500	18 970	3 270	14 341
91 m³	Ø2500	19 470	3 270	14 692
61,5 m³	Ø2900	10 180	3 770	10 308
71,5 m³	Ø2900	11 680	3 770	11 730
84,5 m³	Ø2900	13 680	3 770	13 744
97,5 m³	Ø2900	15 680	3 770	15 640
110 m³	Ø2900	17 500	3 770	17 535
120 m³	Ø2900	19 000	3 770	18 957
125 m³	Ø2900	19 500	3 770	19 431
138 m³	Ø2900	21 500	3 770	21 446
150 m³	Ø2900	23 500	3 770	23 341
150 m³	Ø3200	19740	3 970	25 504
200 m³	Ø3200	26240	3 970	33 475
150 m³	Ø3400	17840	4 170	26 315
200 m³	Ø3400	23840	4 170	34 866
250 m³	Ø3400	28840	4 170	42 076
300 m³	Ø3400	34840	4 170	50 627
150 m³	Ø3600	15960	4 370	27 987
200 m³	Ø3600	20960	4 370	36 004
250 m³	Ø3600	25960	4 370	44 531
300 m³	Ø3600	30 960	4 370	53 059

* Całkowita długość w tolerancji +/-0,5% zgodnie z normą Inne rozmiary zbiorników dostępne na zapytanie.
* Całkowita długość w tolerancji +/-0,5% zgodnie z normą

Inne rozmiary zbiorników dostępne na zapytanie.
