Zbiorniki podziemne

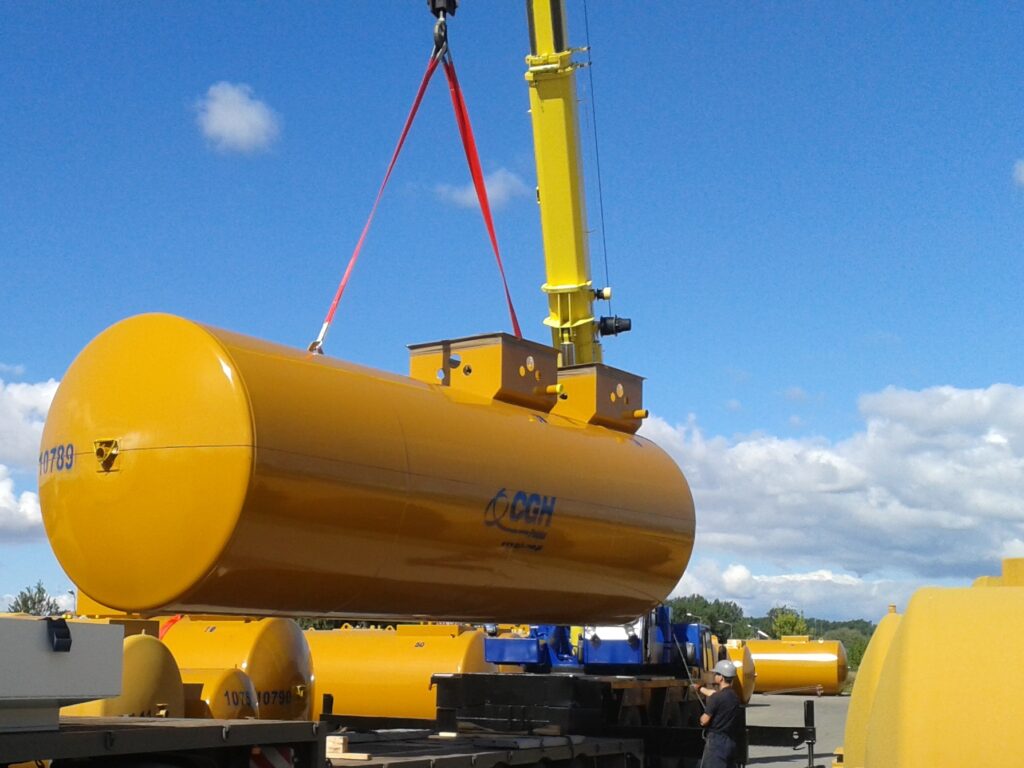

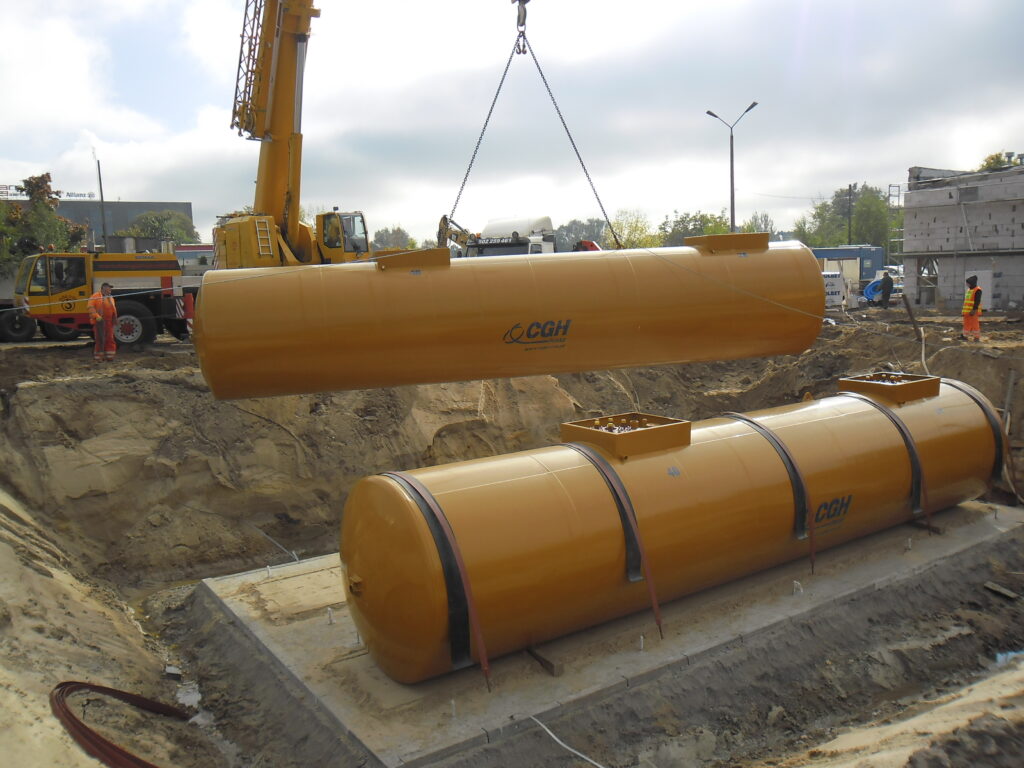

Podziemne zbiorniki paliwowe CGH Group to innowacyjne rozwiązania, które łączą niezawodność, bezpieczeństwo oraz zgodność z najnowszymi normami europejskimi. Są to dwupłaszczowe zbiorniki stalowe, zaprojektowane z myślą o magazynowaniu materiałów łatwopalnych i szkodliwych dla wód gruntowych, jak np. paliwa czy chemikalia. Dzięki dwuwarstwowej konstrukcji, nowoczesnym systemom monitoringu oraz zaawansowanej ochronie antykorozyjnej, zbiorniki CGH Polska oferują najwyższy standard w branży.

Zastosowanie zbiorników CGH

Stacje paliw:
Gwarancja ciągłości dostaw i bezpiecznego magazynowania

Bazy paliwowe:
Optymalizacja dużych operacji logistycznych

Lotniska:
Przechowywanie paliw lotniczych w zgodzie z rygorystycznymi normami

Przemysł:
Magazynowanie chemikaliów i innych materiałów produkcyjnych

Przeznaczenie

Magazynowanie materiałów ciekłych palnych lub niepalnych

Magazynowanie materiałów szkodliwych i nieszkodliwych dla środowiska o gęstości do 1,1 kg/dm3 dla zbiorników EN 12285-1 klasa A i do 1,9 kg/dm3 dla zbiorników EN 12285-1 klasa B.

Dane techniczne zbiorników paliwowych podziemnych CGH

Szczegółowa specyfikacja techniczna

Opis:

Dokumentacja techniczna zbiorników dla baz paliw uzgodniona z jednostkami notyfikowanymi.
Materiał podstawowy – S235JR wg EN10025-1, opcjonalnie 1.4307, 1.4404
Inne parametry na życzenie klienta

Pojemność:

Dokumentacja techniczna uzgodniona z UDT i GUM w zakresie do 5-ciu komór i 120m3

Norma wykonania:

EN 12285-1 w klasie A lub B lub wg AD 2000

Ciśnienie pracy:

max 0,5 bar

Temperatura pracy:

od -20°C do + 50°C

Zalety zbiorników CGH Polska

Dwupłaszczowa konstrukcja:
Podwójna ochrona przed wyciekiem i szkodliwym wpływem na środowisko.

Ochrona antykorozyjna:
– Śrutowanie do klasy Sa 2,5 wg PN-ISO 8501-1.
– Powłoka poliuretanowa odporna na przebicia do 10 kV.

Systemy monitoringu szczelności:
Gwarantują szybkie wykrycie nieszczelności i minimalizację ryzyka.

Zgodność z normami:
EN 12285-1 klasa A i B, AD 2000.

Dostosowanie do potrzeb klienta:
Możliwość produkcji zbiorników wielokomorowych i niestandardowych.

Zbiorniki podziemne zgodne z normą EN12285-1 klasa A

POJEMNOŚĆ V [m³]	ŚREDNICA Dz [mm]	WYMIARY KORPUSU		Wysokość zbiornika ze speed chassis [mm]	Masa zbiornika dwupłaszczowego [kg]	GRUBOŚĆ PŁASZCZA		Waga dodatkowej komory [kg]	Szerokość zbiornika ze speed chassis [mm]	Ilość opasek [szt.]
		WYMIARY KORPUSU				WEW. S1 [mm]	WEW. S2 [mm]
		DŁUGOŚĆ Lp [mm]	WYSOKOŚĆ H [mm]			WEW. S1 [mm]	WEW. S2 [mm]
3 m³	Ø1600	2260	1770	2170	1039	5	3	351	1750	1
5 m³	Ø1600	3260	1770	2170	1351	5	3	351	1750	1
8 m³	Ø1600	4760	1770	2170	1817	5	3	351	1750	1
10 m³	Ø1600	5760	1770	2170	2129	5	3	351	1750	1
13 m³	Ø1600	7260	1770	2170	2597	5	3	351	1750	2
16 m³	Ø1600	8760	1770	2170	3066	5	3	351	1750	2
10 m³	Ø2000	3880	2170	2570	2146	6	3	522	2180	1
13 m³	Ø2000	4880	2170	2570	2586	6	3	522	2180	2
16 m³	Ø2000	5880	2170	2570	3025	6	3	522	2180	2
20 m³	Ø2000	6880	2170	2570	3466	6	3	522	2180	2
25 m³	Ø2000	8880	2170	2570	4345	6	3	522	2180	3
30 m³	Ø2000	10380	2170	2570	5057	6	3	522	2180	3
35 m³	Ø2000	11880	2170	2570	5716	6	3	522	2180	3
15 m³	Ø2150	4 710	2150		3 217
19 m³	Ø2150	5 710	2150		3 780
20 m³	Ø2150	6 210	2150		4 061
22 m³	Ø2150	6 710	2150		4 341
30 m³	Ø2150	8 710	2150		5 524
35 m³	Ø2150	10 210	2150		6 368
37 m³	Ø2150	10 710	2150		6 649
40 m³	Ø2150	11 710	2150		7 212
42 m³	Ø2150	12 210	2150		7 493
46 m³	Ø2150	13 210	2150		8 112
16 m³	Ø2200	4 730	2200		3 308
20 m³	Ø2200	5 730	2200		3 884
25 m³	Ø2200	7 230	2200		4 747
31 m³	Ø2200	8 730	2200		5 672
35 m³	Ø2200	10 230	2200		6 625
40 m³	Ø2200	11 230	2200		7 111
46 m³	Ø2200	12 730	2200		8 033
50 m³	Ø2200	13 730	2200		8 609
20 m³	Ø2500	5020	2670	3070	3962	6	3	730	2700	2
25 m³	Ø2500	6020	2670	3070	4615	6	3	730	2700	2
30 m³	Ø2500	7020	2670	3070	5269	6	3	730	2700	3
40 m³	Ø2500	9020	2670	3070	6645	6	3	730	2700	3
50 m³	Ø2500	11020	2670	3070	7954	6	3	730	2700	3
60 m³	Ø2500	13020	2670	3070	9329	6	3	730	2700	4
70 m³	Ø2500	15020	2670	3070	10657	6	3	730	2700	4
40 m³	Ø2900	7130	3070	3470	6831	7	4	1045	3080	3
50 m³	Ø2900	8630	3070	3470	8155	7	4	1045	3080	3
60 m³	Ø2900	10130	3070	3470	9403	7	4	1045	3080	4
70 m³	Ø2900	11630	3070	3470	10672	7	4	1045	3080	4
80 m³	Ø2900	13130	3070	3470	11998	7	4	1045	3080	5
100 m³	Ø2900	16130	3070	3470	14493	7	4	1045	3080	6
120 m³	Ø3000	18150	3170	3570	16926	7	4	1108	15500	7

Zbiorniki podziemne zgodne z normą EN12285-1 klasa B

POJEMNOŚĆ V [m³]	ŚREDNICA Dz [mm]	WYMIARY KORPUSU		Masa zbiornika dwupłaszczowego [kg]	GRUBOŚĆ PŁASZCZA
		WYMIARY KORPUSU			WEW. S1 [mm]	WEW. S2 [mm]
		DŁUGOŚĆ Lp [mm]	WYSOKOŚĆ H [mm]		WEW. S1 [mm]	WEW. S2 [mm]
3 m³	Ø1600	–	–	557
5 m³	Ø1600	–	–	557
8 m³	Ø1600	–	–	557
10 m³	Ø1600	–	–	557
13 m³	Ø1600	–	–	557
16 m³	Ø1600	–	–	557
10 m³	Ø2000	3600	2000	2 162
13 m³	Ø2000	46000	2000	2 601
16 m³	Ø2000	56000	2000	3 040
20 m³	Ø2000	6600	2000	3 482
25 m³	Ø2000	8600	2000	4 360
30 m³	Ø2000	10100	2000	5 073
35 m³	Ø2000	–	2000	5 732
15 m³	Ø2150	4 710	2150	3 443
19 m³	Ø2150	5 710	2150	4 061
20 m³	Ø2150	6 210	2150	4 368
22 m³	Ø2150	6 710	2150	4 676
30 m³	Ø2150	8 710	2150	5 967
35 m³	Ø2150	10 210	2150	6 892
37 m³	Ø2150	10 710	2150	7 200
40 m³	Ø2150	11 710	2150	7 817
42 m³	Ø2150	12 210	2150	8 125
46 m³	Ø2150	13 210	2150	8 798
16 m³	Ø2200	4 830	2200	3 542
20 m³	Ø2200	5 830	2200	4 174
25 m³	Ø2200	7 330	2200	5 120
31 m³	Ø2200	8 830	2200	6 127
35 m³	Ø2200	10 330	2200	7 073
40 m³	Ø2200	11 330	2200	7 705
46 m³	Ø2200	12 830	2200	8 710
50 m³	Ø2200	13 830	2200	9 341
20 m³	Ø2500	4 740	2500	4 210
25 m³	Ø2500	5 740	2500	4 926
30 m³	Ø2500	6 740	2500	5 643
40 m³	Ø2500	8 740	2500	7 144
50 m³	Ø2500	10 740	2500	8 579
60 m³	Ø2500	12 740	2500	10 080
70 m³	Ø2500	14 740	2500	11 534
40 m³	Ø2900	6 850	2900	7 846
50 m³	Ø2900	8 350	2900	9 389
60 m³	Ø2900	9 850	2900	10 856
70 m³	Ø2900	11 350	2900	12 344
80 m³	Ø2900	12 850	2900	13 888
100 m³	Ø2900	15 850	2900	16 821
120 m³	Ø3000	18150	3000	19 645

* Całkowita długość w tolerancji +/-1% zgodnie z normą

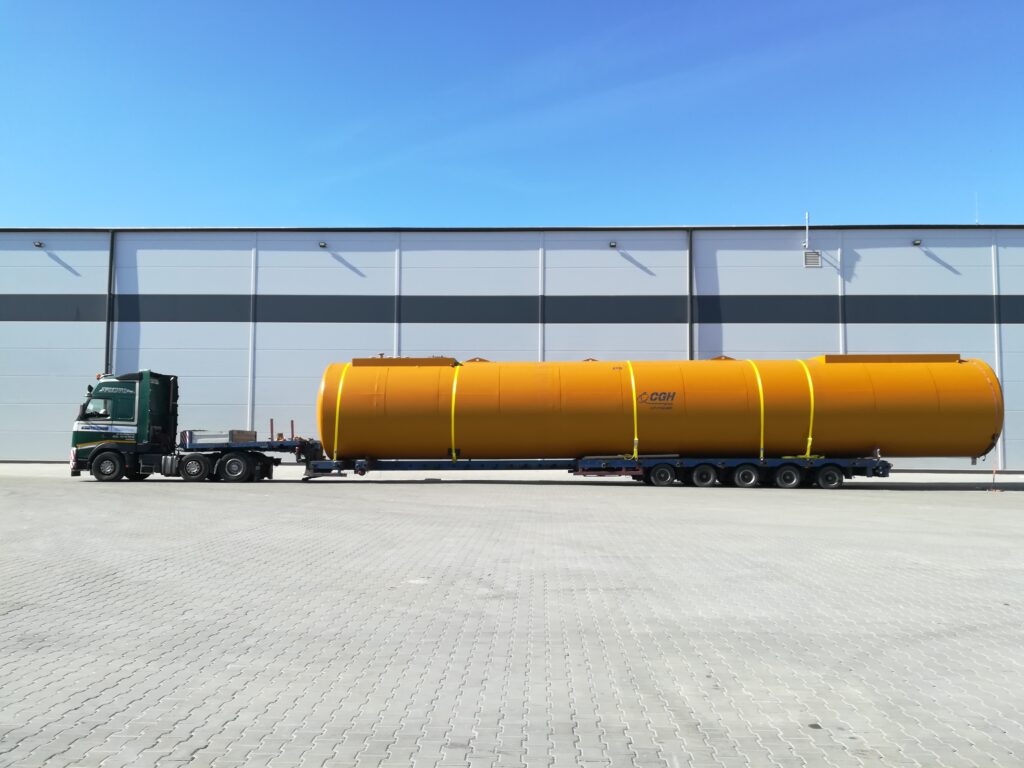

Zbiorniki podziemne zgodne z normą AD2000

POJEMNOŚĆ V [m³]	ŚREDNICA Dz [mm]	WYMIARY KORPUSU		Wysokość zbiornika ze speed chassis [mm]	Masa zbiornika dwupłaszczowego [kg]	Grubość		Waga dodatkowej komory [kg]	Szerokość zbiornika ze speed chassis [mm]	Ilość opasek [szt.]
		WYMIARY KORPUSU				WEW. S1 [mm]	WEW. S2 [mm]
		DŁUGOŚĆ Lp [mm]	WYSOKOŚĆ H [mm]			WEW. S1 [mm]	WEW. S2 [mm]
120 m³	Ø2900	18950	3140	3540	20732	9	4	1289	3080	8
120 m³	Ø3000	18150	3240	3640	20021	9	4	1367	3180	7
150 m³	Ø3200	19750	3440	–	25110	10	4	1671	–	**
200 m³	Ø3200	26250	3440	–	30834	10	4	1671	–	**
150 m³	Ø3400	17790	3640	–	24531	10	4	1862	–	**
200 m³	Ø3400	23290	3640	–	31705	10	4	1862	–	**
250 m³	Ø3400	28790	3640	–	38710	10	4	1862	–	**
300 m³	Ø3400	34290	3640	–	46224	10	4	1862	–	**
150 m³	Ø3600	15870	3840	–	23527	10	5	2064	–	**
200 m³	Ø3600	20870	3840	–	30485	10	5	2064	–	**
250 m³	Ø3600	25870	3840	–	37444	10	5	2064	–	**
300 m³	Ø3600	30370	3840	–	43555	10	5	2064	–	**

* Całkowita długość w tolerancji +/-1% zgodnie z normą
** Ilość opasek dobierana indywidualnie do projektu
Inne rozmiary zbiorników dostępne są na zapytanie.
Oferujemy najwyższej jakości zbiorniki podziemne, zbiorniki paliwowe do przechowywania materiałów ciekłych palnych oraz niepalnych.

Zbiorniki paliwowe podziemne CGH – wyposażenie opcjonalne

Pokrywy najazdowe w klasie C 250 kN i D 400 kN
Studzienki nazbiornikowe
Studzienki centralnego zlewu
Ocynkowane opaski kotwiące
Systemy monitoringu szczelności
Systemy monitoringu poziomu paliwa

Powierzchnia zewnętrzna zbiornika

Śrutowana do Sa 2,5 wg PN-ISO 8501-1
Zabezpieczenie antykorozyjne powłoką poliuretanową odporną na przebicie 10 kV

Próba szczelności:

Próby szczelności sprężonym powietrzem dla zbiornika wewnętrznego / przestrzeni międzypłaszczowej realizowane są wg parametrów podanych w tabelce poniżej. Dla zbiorników o parametrach innych niż standardowe wartości ciśnienia próby i rodzaje testów są dostosowywane do obowiązujących norm i przepisów.

Norma	Klasa	Ciśnienie
EN 12285-1 i EN 12285-2	Klasa A	0,3 bar/0,4 bar
EN 12285-1 i EN 12285-2	Klasa B	2,0 bar/0,6 bar
AD 2000	–	2,0 bar/0,6 bar

Zobacz wszystkie nasze produkty w katalogu internetowym

Podziemne zbiorniki paliwowe firmy CGH Group

to nie tylko bezpieczeństwo i trwałość, ale także innowacyjność.

Spełniają wymagania nawet najbardziej wymagających klientów, oferując rozwiązania idealne zarówno dla małych stacji paliw, jak i dużych przedsiębiorstw przemysłowych.
