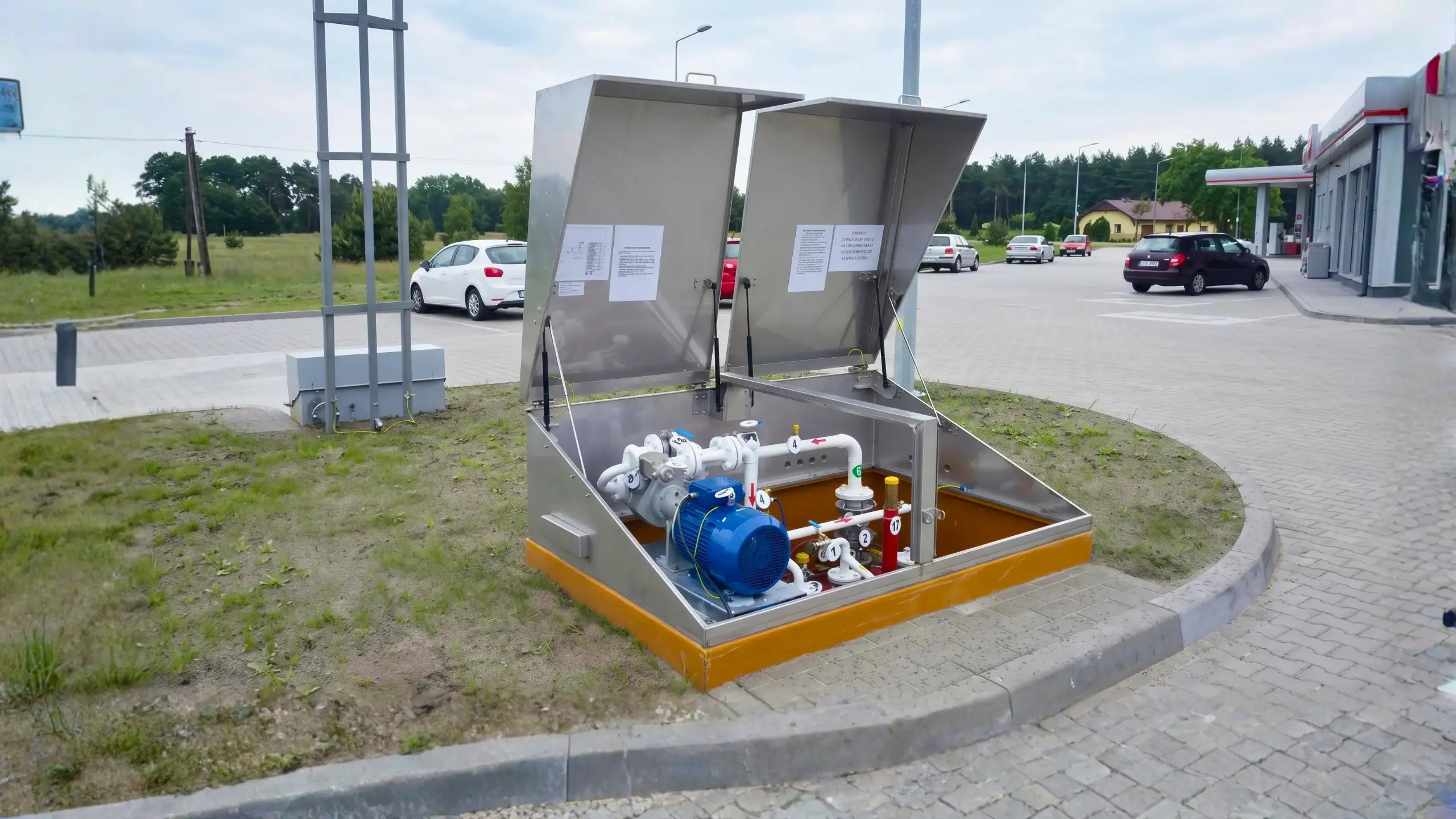

Moduł LPG podziemny
Moduły LPG podziemne CGH to zaawansowane systemy, które zapewniają kompleksowe, bezpieczne i wydajne przechowywanie oraz dystrybucję gazu LPG. Wykonane z najwyższej jakości materiałów i oparte na nowoczesnych technologiach, nasze moduły spełniają najbardziej rygorystyczne normy bezpieczeństwa oraz wydajności.
Innowacyjna konstrukcja modułów, integrująca zbiornik z fundamentem pod pompę oraz zawory w jednym zestawie, minimalizuje czas instalacji, umożliwiając szybki odbiór przez lokalne jednostki kontrolne. Dzięki temu proces montażu jest prostszy i bardziej efektywny.
Wybierając moduł LPG podziemny CGH, inwestujesz w solidność, niezawodność oraz wygodę użytkowania. Nasze rozwiązania są idealnie dopasowane zarówno do potrzeb przemysłowych, jak i komercyjnych, oferując pełną funkcjonalność i bezpieczeństwo w codziennej eksploatacji.
Zalety modułów LPG podziemnych CGH
Zgodność z normami – Oferujemy produkty spełniające wymogi dyrektywy PED/2014/68/UE oraz ATEX.
Szybka instalacja i odbiór – Otrzymujesz pełną dokumentację powykonawczą ułatwiającą proces odbioru przez jednostki kontrolne.
Bezpieczeństwo użytkowania – Gwarantujemy solidną stalową konstrukcję oraz zaawansowane zabezpieczenia przeciwwybuchowe.
Elastyczność zastosowań – Oferujemy zbiorniki o różnych pojemnościach (od 9 do 20,5 m3), dostosowane do potrzeb klientów.
Optymalizacja przestrzeni – Kompaktowa budowa modułów CGH pozwala na maksymalne wykorzystanie miejsca.
Trwałość – Budujemy produkty wyłącznie z najwyższej jakości materiałów odpornych na korozję oraz uszkodzenia mechaniczne.
Dane techniczne modułów LPG podziemnych CGH
| Pojemność [m3] | Średnica [mm] | Długość [mm] | Wysokość [mm] | Masa [kg] |
|---|---|---|---|---|
| 9 m³ | Ø1 250 | 7 650 | 2 020 | 1 756 |
| 9,9 m³ | Ø1 600 | 5 330 | 2 370 | 2 349 |
| 15 m³ | Ø1 600 | 7 830 | 2 370 | 3 119 |
| 9,9 m³ | Ø2 000 | 3 540 | 2 700 | 2 353 |
| 14,5 m³ | Ø2 000 | 5 040 | 2 700 | 3 031 |
| 20,5 m³ | Ø2 000 | 7 040 | 2 700 | 3 934 |
* Całkowita długość w tolerancji +/-0,5% zgodnie z normą
Inne rozmiary zbiorników dostępne na życzenie

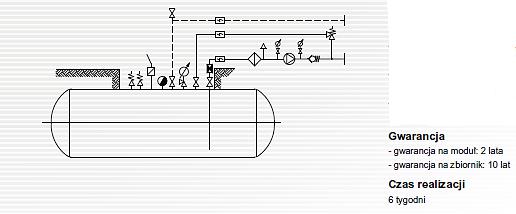

Standardowe wyposażenie modułu LPG

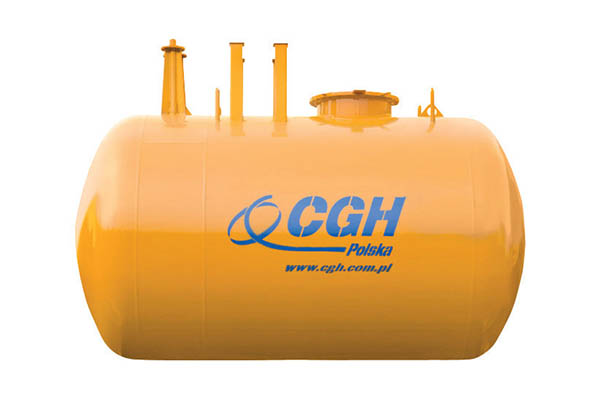

- zbiornik LPG wraz ze studnią,

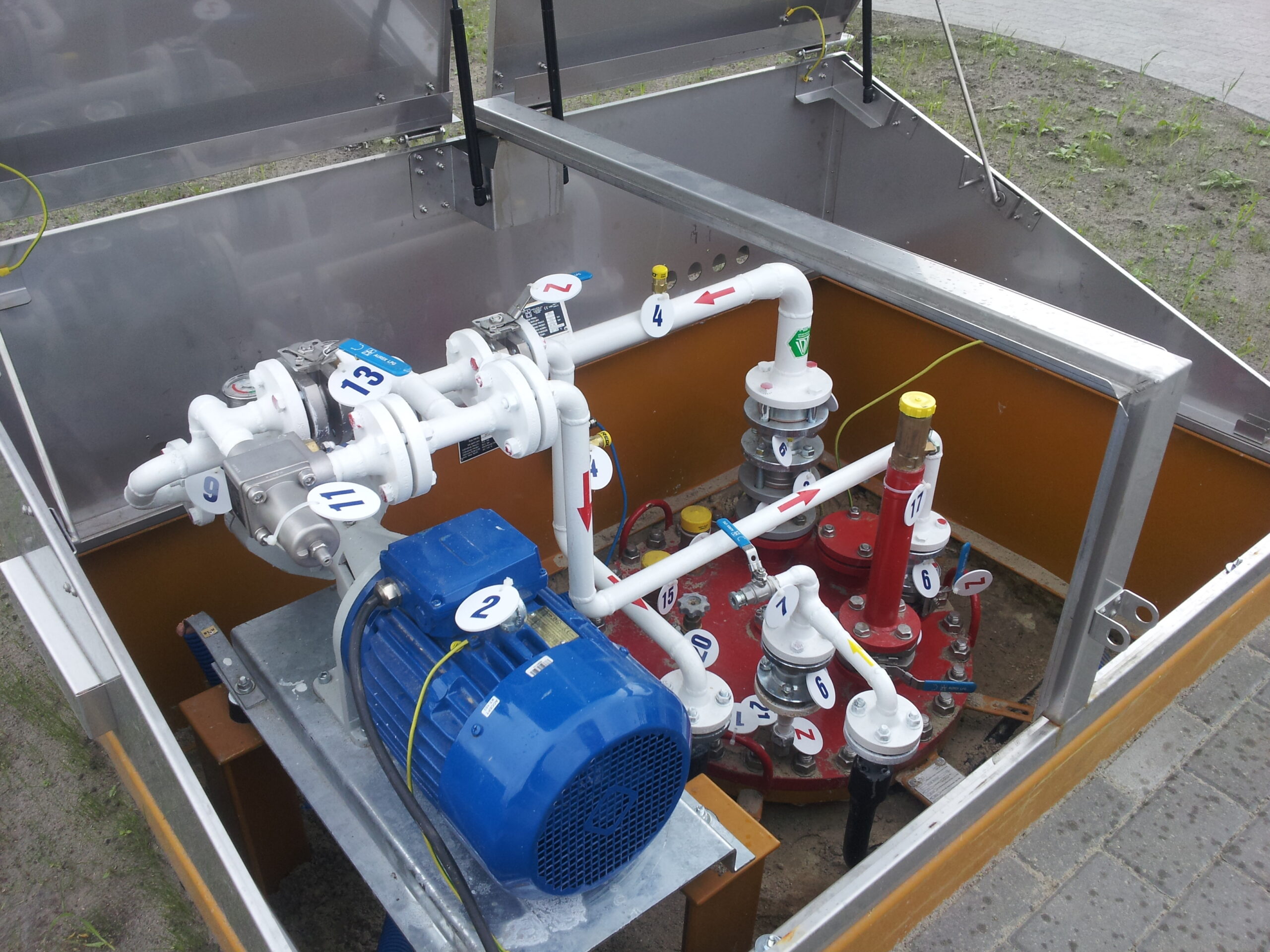

- pompa LPG Corken FD/DLD 150 oraz armatura w układzie zbiornik-pompa:
- typ pompy: DLD 150,
- moc silnika elektrycznego: 5,5 kW.
Armatura
- zawór kulowy DN 25,
- filtr międzykołnierzowy DN 50,
- zawór zwrotny międzykołnierzowy DN 25,
- manometr pompy 63 mm z podzaworem,
- zawór nadmiernego wypływu m/k DN 50,
- zawór obejściowy,
- zawór hydrostatyczny,
- amortyzator pompy.
Moduły LPG podziemne CGH – wyposażenie opcjonalne
- Dodatkowe zawory i zabezpieczenia – dla specyficznych wymagań klientów.
- Izolacja antykorozyjna – powłoki PUR, zapewniające długotrwałą ochronę.
- Zintegrowane systemy monitoringu – pozwalające na bieżące śledzenie poziomu gazu oraz pracy pompy.
- Dostosowanie ciśnienia pracy – opcje dla ciśnienia roboczego 15,6 bar lub 17,6 bar.
Zastosowanie modułów LPG podziemnych CGH
Moduły LPG CGH zostały zaprojektowane z myślą o:
Wyposażenie stacji paliw w gaz LPG.
Szybkiej i bezpiecznej dystrybucji gazu LPG z dystrybutorów.
