Skuteczność i bezpieczeństwo
- Stabilne mocowanie zbiornika zabezpiecza go przed wyporem wód gruntowych.
- Powierzchnia izolacyjna zbiornika chroniona przez gumowe podkłady.
- Elementy wykonane z ocynkowanej stali odpornej na korozję.
|
Case studies

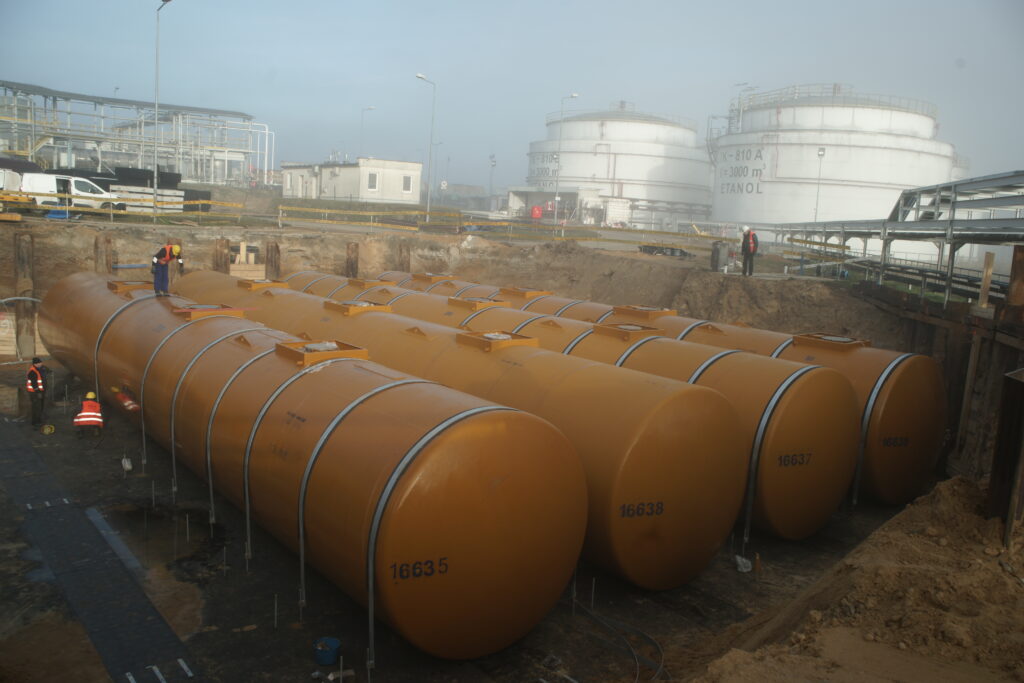

Zbiorniki na etanol
Zakład produkcji etanolu, Polska Cztery zbiorniki jednokomorowe o pojemności 200 m³ na etanol oraz jeden...
Pokaż wszystkie
Opaski kotwiące

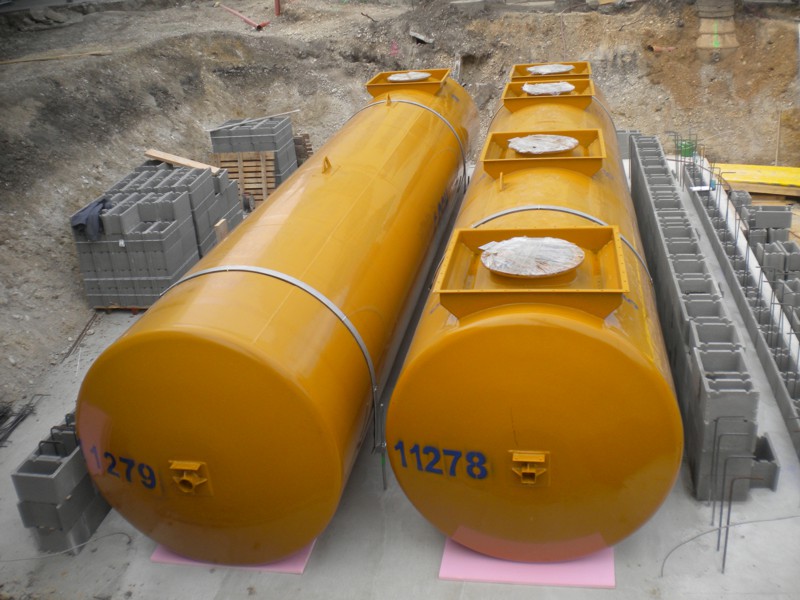

Opaski kotwiące od CGH to niezawodne rozwiązanie stosowane w instalacjach zbiorników podziemnych, gdzie kluczowe jest ich stabilne posadowienie i zabezpieczenie przed siłami wyporu wywołanymi przez wody gruntowe. System kotwienia został zaprojektowany z myślą o szybkim i skutecznym montażu, a jego konstrukcja pozwala na solidne osadzenie zbiornika w podłożu bez ryzyka przemieszczania. Opaski dostosowane są do różnych typów zbiorników i warunków gruntowych, a ich montaż odbywa się jeszcze przed posadowieniem zbiornika, co pozwala na precyzyjne, stabilne zakotwienie.
Dlaczego powinieneś wybrać opaski kotwiące?
Łatwy montaż
- Kotwy montowane w fundamencie przed posadowieniem zbiornika.
- Zestaw kotew dostarczany na budowę przed dostawą zbiornika.
- Szybka i precyzyjna instalacja bez dodatkowych prac spawalniczych.
Trwałość i odporność
- System w całości zabezpieczony przed korozją przez ocynkowanie ogniowe.
- Solidna konstrukcja dostosowana do wielkości zbiornika i warunków gruntowych.
- Możliwość dostosowania liczby opasek do indywidualnych wymagań.
Specyfikacja techniczna, czyli najważniejsze parametry, które musisz znać

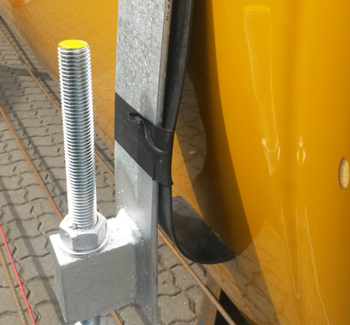

Zestaw systemu kotwienia obejmuje:
- Stalową obejmę systemu kotwiącego
- Przekładkę gumową
- Pręt gwintowany M24
- Blachę kotwy z otworem na pręt gwintowany
- Nakrętki i podkładki

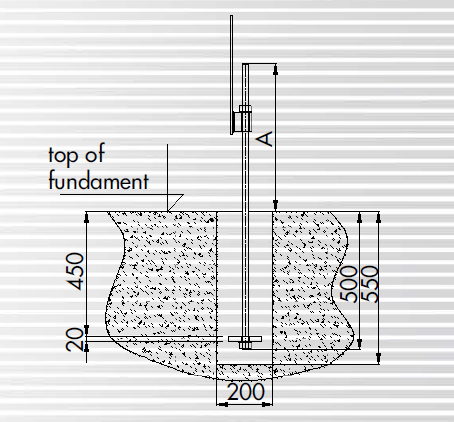

Instrukcje montażowe:
- Pomiędzy zbiornikiem, a fundamentem zastosować izolację z materiału bitumicznego lub innego, o grubości min. 10 mm.
- Pomiędzy opaską, a zbiornikiem zastosować przekładkę gumową dostarczoną w komplecie
Założenia do obliczeń statyczno-wytrzymałościowych:
- Poziom wody równy z poziomem terenu
- Współczynnik bezpieczeństwa dla wyporu wody: 1,3.
- Ciężar objętościowy gruntu: 18 kN/m³
- Ciężar objętościowy betonu B20: 22 kN/m³
- Minimalna głębokość zadołowania zbiornika: 800 mm.
Uwaga: Przedstawione założenia nie zwalniają z obowiązku wykonania indywidualnych obliczeń fundamentu i siły wyporu dla lokalnych warunków gruntowych.
